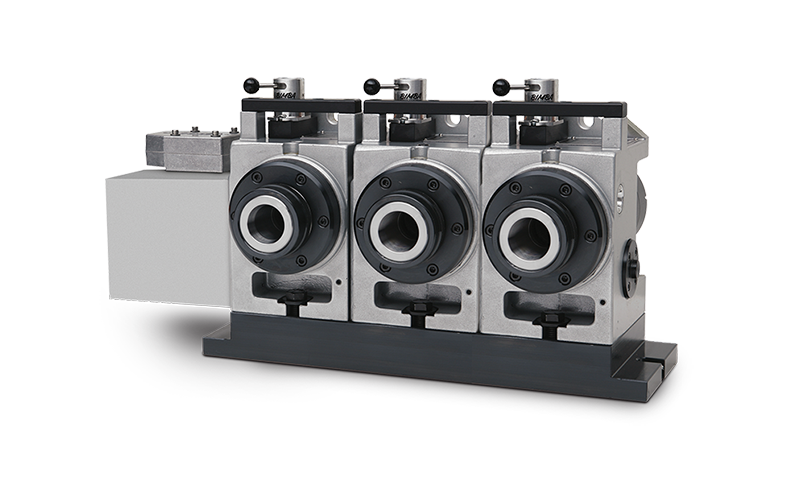

HA5C3

HA5C3 เป็นหน่วยหมุนแกนเดียวที่มีจมูก 5C collet สามหัว ครั่นติดชิ้นงานของคุณโดยใช้ 5C collets มาตรฐานหรือหุนชิ้นงานโดยใช้ตะเกียบสามขาที่เกาะที่จมูกเพลา หน่วยนี้ไม่มีความสามารถในการปิด collet เป็นมาตรฐาน สามารถเลือกตัวปิด collet แบบเพิ่มเติมได้ หมายเหตุ: ต้องใช้เครื่อง Haas mill ที่มีการขับเคลื่อนแกนที่ 4 และเวอร์ชันซอฟต์แวร์ NGC 100.19.000.1100 หรือใหม่กว่าสำหรับการทำงานแกนที่ 4 เต็มรูปแบบ การทำงานแบบแยกตัวต้องใช้กล่องควบคุมหมุน Haas ที่จัดส่งหลังจากวันที่ 10 พฤศจิกายน พ.ศ. 2564 พร้อมซอฟต์แวร์เวอร์ชัน 26.32 หรือใหม่กว่า

ขอใบเสนอราคา

เพิ่มความสามารถ 4 แกนลงในเครื่องของคุณ
เพิ่มผลผลิตด้วยแกนหมุนหลายแกน
การเชื่อมต่อแบบปลั๊กและเล่นได้ง่ายกับเครื่อง Haas
ประสิทธิภาพและความสามารถชั้นนำของอุตสาหกรรม
ผลิตในประเทศสหรัฐอเมริกา

Platter

Max Weight on Platter (w/support)

: 4.5 kg

Max Weight on Platter (unsupported)

: 2.3 kg

Spindle

Number

: 3

Max Speed

: 200 °/sec

Max Torque

: 34 Nm

Nose Thread

: 2 3/16 in - 10

Runout Max

: 0.010 mm

Center Height

: 149.23 mm

Collet Size

: 5C

Backlash

: 50 arc-sec

Indexing

Accuracy (±)

: ± 60 arc-sec

Repeatability

: 10 arc-sec

Resolution

: 0.001 °

Worm Gear Dia

: 71 mm

Max Rotation/Step (with rotary control)

: 999.999 °

General

Power Requirement

: 115 VAC ± 10% @ 15 A

Operating Temp (max ambient)

: 38 °C

Air Requirements

Air Pressure Max

: 10.3 bar

Motor

Gear Ratio

: 60:01:00

Dimensions - Shipping

Export Crate

: 117 cm x 61 cm x 61 cm

Weight

: 127.0 kg
