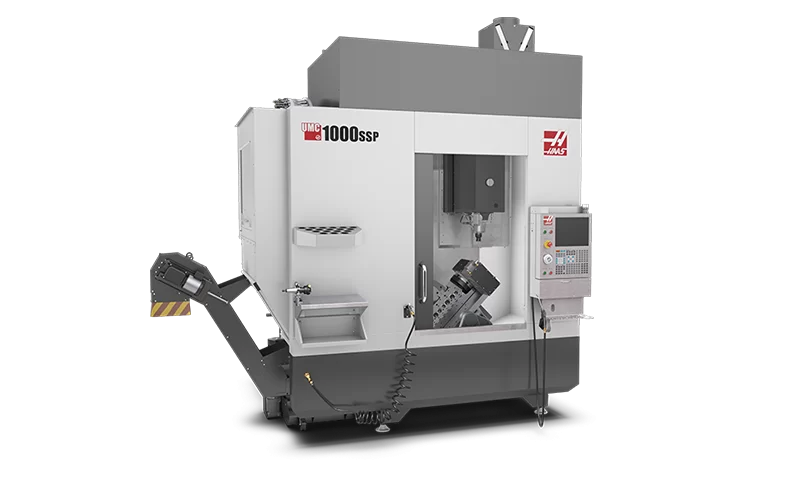

UMC-1000SS-P

"การตัดเฉือนด้วยเครื่องจักรที่มีการเคลื่อนที่ในแกน 5 แกนเป็นวิธีที่มีประสิทธิภาพสูงในการลดเวลาติดตั้งและเพิ่มประสิทธิภาพการผลิต โดยเฉพาะสำหรับชิ้นงานที่มีความซับซ้อนและมีด้านหลายด้าน เครื่อง Haas UMC Universal Series เป็นเครื่องที่มีความแม่นยำสูงในการตัดเฉือน 3+2 และการตัดเฉือน 5 แกนพร้อมกัน

เครื่อง Haas UMC-1000SS-P มีการจัดเรียงแกนที่ไม่ซ้ำกัน โดยมาพร้อมกับตารางหมุนที่มีความเสียงน้อย ซึ่งสามารถติดตั้งตารางโรตารี่ HRT210 และรองรับ A-Frame สำหรับการเอียงแกน b-axis ให้สามารถเอียงได้ถึงมุม ± 45 องศา และตาราง HRT210 ที่สามารถหมุนได้ 360 องศา นอกจากนี้ยังมีการหมุนแกน A เพื่อการกวาดล้างเครื่องมือที่มีความยอดเยี่ยมและมีความจุที่ใหญ่ให้บริการ"

หากคุณต้องการข้อมูลเพิ่มเติมหรือสอบถามรายละเอียดเกี่ยวกับเครื่องมือตัดเฉือนในซีรี่ส์ Haas UMC Universal หรือรุ่น UMC-1000SS-P โปรดติดต่อเราที่ Machine-Tech ผู้จัดจำหน่ายเครื่องจักรชั้นนำ โทร 086-0320904

#HAAS #machinetech #machine-tech #UMC #UMC-1000SS-P #CNC #เครื่องตัดเฉือน

ขอใบเสนอราคา

การตัดเฉือน 5 แกนพร้อมกัน
แกนหมุนโดยตรงแบบอินไลน์ไดรฟ์
เครื่องเปลี่ยนเครื่องมือด้านข้างมาตรฐาน
Trunnion ความเร็วสูงและโรตารี่
เหมาะสำหรับการตัดเฉือนหัวถัง
ใช้หลุมฝังศพหลายด้านสำหรับการผลิตปริมาณสูง
รวมถึงระบบการตรวจสอบที่ใช้งานง่ายแบบไร้สาย
ผลิตในประเทศสหรัฐอเมริกา

Travels

X Axis

: 1016 mm

Y Axis

: 635 mm

Z Axis

: 635 mm

Spindle Nose to Table (~ max)

: 777 mm

Spindle Nose to Table (~ min)

: 142 mm

Spindle

Max Rating

: 22.4 kW

Max Speed

: 12000 rpm

Max Torque

: 122.0 Nm @ 2000 rpm

Drive System

: Inline Direct-Drive

Taper

: CT40 | BT40 | HSK-A63

Bearing Lubrication

: Air / Oil Injection

Cooling

: Liquid Cooled

A Axis

Travel

: 360 °

Max Speed

: 100 °/sec

Max Torque

: 285 Nm

Brake Torque

: 271 Nm

Max Part Swing

: 302 mm

B Axis - Tilt

Travel

: 45 ° to 45- °

Max Speed

: 100 °/sec

Max Torque

: 3037 Nm

Brake Torque

: 2712 Nm

Table

Length

: 1016 mm

Width

: 381 mm

T-Slot Width

: 15.90 mm to 16.00 mm

Number of Std T-Slots

: 1

Max Weight on Table (evenly distributed)

: 159 kg

Feedrates

Max Cutting

: 16.5 m/min

Rapids on X

: 30.5 m/min

Rapids on Y

: 30.5 m/min

Rapids on Z

: 30.5 m/min

Axis Motors

Max Thrust X

: 14680 N

Max Thrust Y

: 14680 N

Max Thrust Z

: 18015 N

Tool Changer

Type

: SMTC

Capacity

: 30+1

Max Tool Diameter (full)

: 64 mm

Max Tool Diameter (adjacent empty)

: 127 mm

Max Tool Length (from gage line)

: 305 mm

Max Tool Weight

: 5.4 kg

Tool-to-Tool (avg)

: 1.8 s

Chip-to-Chip (avg)

: 2.4 s

General

Coolant Capacity

: 208 L

Air Requirements

Air Required

: 113 L/min @ 6.9 bar

Inline Air Hose

: 3/8 in

Coupler (Air)

: 3/8 in

Air Pressure Min

: 5.5 bar

Dimensions - Shipping

Domestic Pallet

: 427 cm x 235 cm x 292 cm

Export Pallet

: 429 cm x 233 cm x 254 cm

Weight

: 7711.0 kg

Export Crate w/70+1 SMTC

: 427 cm 241 cm 358 cm

Export Crate for Sheet Metal

: 259 cm x 160 cm x 71 cm

Weight for Sheet Metal Crate

: 1060 lb

Electrical Specification

Spindle Speed

: 12000 rpm

Drive System

: Inline Direct-Drive

Spindle Power

: 22.4 kW

Input AC Voltage (3 Phase) - Low

: 220 VAC

Full Load Amps (3 Phase) - Low

: 70 A

Input AC Voltage (3 Phase) - High*

: 440 VAC

Full Load Amps (3 Phase) - High*

: 35 A
