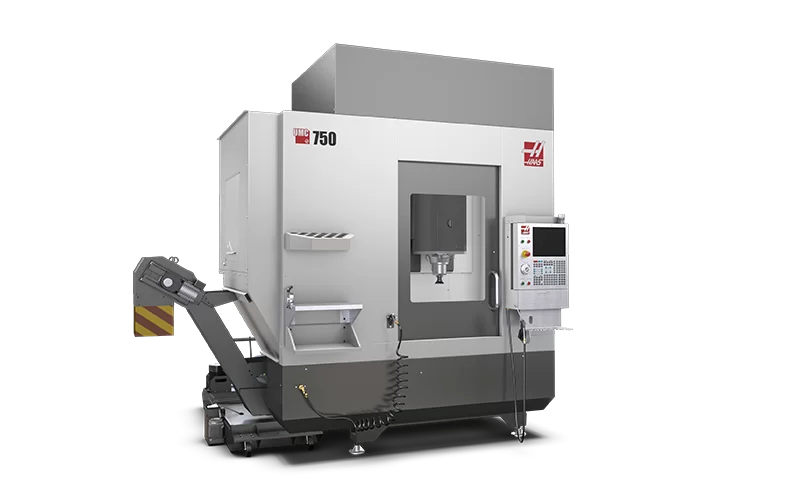

UMC-750

"การตัดเฉือนแกน 5 เป็นเทคนิคที่มีประสิทธิภาพในการลดการตั้งค่าและเพิ่มประสิทธิภาพในการตัดเฉือนสำหรับชิ้นงานที่ซับซ้อนและมีหลายด้าน ซีรี่ส์ Haas UMC Universal เป็นศูนย์เครื่องตัดเฉือนที่มีความคุ้มค่าสำหรับการตัดเฉือนแกน 3+2 และการตัดเฉือนแกน 5 พร้อมกัน รุ่น UMC-750 มาพร้อมกับสองแกนภายในตัวเครื่อง และตาราง Trunnion ที่มีแผ่นเสียงเส้นผ่าศูนย์กลางขนาด 500 มม. โดยมี T-slots มาตรฐานและนักบินที่มีความแม่นยำเจาะสำหรับการติดตั้งอุปกรณ์ Trunnion โดยสามารถเอียงได้ถึง +120 และ -35 องศาและหมุนได้ถึง 360 องศา ซึ่งจะให้เครื่องมือที่ยอดเยี่ยมและความจุสูงสำหรับการใช้งานหลากหลาย"

หากคุณต้องการข้อมูลเพิ่มเติมหรือสอบถามรายละเอียดเกี่ยวกับเครื่องมือ Haas UMC Universal และ UMC-750 โปรดติดต่อเราที่ Machine-Tech ผู้จัดจำหน่ายเครื่องจักรชั้นนำ โทร 086-0320904

#HAAS #machinetech #machine-tech #UMC #Trunnion #CNC #เครื่องตัดเฉือน

ขอใบเสนอราคา

การตัดเฉือน 5 แกนพร้อมกัน
แกนหมุนโดยตรงแบบอินไลน์ไดรฟ์
เครื่องมือเปลี่ยนเครื่องมือด้านข้างขนาดใหญ่
รวมถึงระบบการตรวจสอบที่ใช้งานง่ายแบบไร้สาย
ผลิตในประเทศสหรัฐอเมริกา

Travels

X Axis

: 762 mm

Y Axis

: 508 mm

Z Axis

: 508 mm

Spindle Nose to Platter (~ max)

: 610 mm

Spindle Nose to Platter (~ min)

: 102 mm

Spindle

Max Rating

: 22.4 kW

Max Speed

: 8100 rpm

Max Torque

: 122.0 Nm @ 2000 rpm

Drive System

: Inline Direct-Drive

Taper

: CT40 | BT40 | HSK-A63

Bearing Lubrication

: Air / Oil Injection

Cooling

: Liquid Cooled

B Axis - Tilt

Travel

: 120 ° to 35- °

Max Speed

: 50 °/sec

Max Torque

: 3037 Nm

Brake Torque

: 2712 Nm

C Axis - Rotation

Travel

: 360 °

Max Speed

: 50 °/sec

Max Torque

: 2514 Nm

Max Part Swing

: 686 mm

Brake Torque

: 1220 Nm

Platter

Platter Diameter

: 500 mm

Max Weight on Platter

: 300.0 kg

Max Weight on Platter w/Pallet Pool

: 90.7 kg

T-Slot Width

: 15.90 mm to 16.00 mm

Number of Std T-Slots

: 7

T-Slot Center Distance

: 63 mm

Feedrates

Max Cutting

: 16.5 m/min

Rapids on X

: 22.9 m/min

Rapids on Y

: 22.9 m/min

Rapids on Z

: 22.9 m/min

Axis Motors

Max Thrust X

: 12233 N

Max Thrust Y

: 12233 N

Max Thrust Z

: 15124 N

Tool Changer

Type

: SMTC

Capacity

: 30+1

Max Tool Diameter (full)

: 64 mm

Max Tool Diameter (adjacent empty)

: 127 mm

Max Tool Length (from gage line)

: 305 mm

Max Tool Weight

: 5.4 kg

Tool-to-Tool (avg)

: 2.8 s

Chip-to-Chip (avg)

: 3.6 s

General

Coolant Capacity

: 208 L

Air Requirements

Air Required

: 113 L/min @ 6.9 bar

Inline Air Hose

: 3/8 in

Coupler (Air)

: 3/8 in

Air Pressure Min

: 5.5 bar

Dimensions - Shipping

Domestic Pallet

: 427 cm x 235 cm x 280 cm

Export Pallet

: 442 cm x 234 cm x 254 cm

Weight

: 6463.8 kg

Export Crate w/70+1 SMTC

: 427 cm 241 cm 358 cm

Export Crate for Sheet Metal

: 259 cm x 160 cm x 71 cm

Weight for Sheet Metal Crate

: 484 kg

Electrical Specification

Spindle Speed

: 8100 rpm

Drive System

: Inline Direct-Drive

Spindle Power

: 22.4 kW

Input AC Voltage (3 Phase) - Low

: 220 VAC

Full Load Amps (3 Phase) - Low

: 70 A

Input AC Voltage (3 Phase) - High*

: 440 VAC

Full Load Amps (3 Phase) - High*

: 35 A
