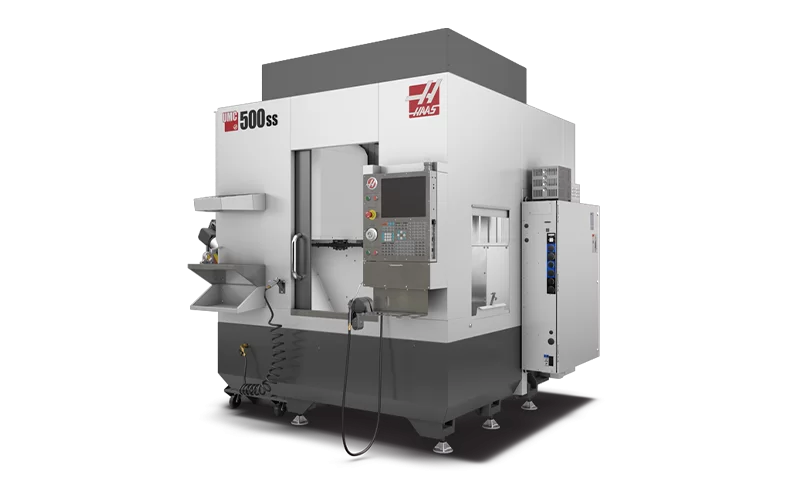

การตัดเฉือน 5 แกนพร้อมกัน
แกนหมุนโดยตรงแบบอินไลน์ไดรฟ์
ตาราง Trunnion ความเร็วสูง
รวมถึงระบบการตรวจสอบที่ใช้งานง่ายแบบไร้สาย
ผลิตในประเทศสหรัฐอเมริกา
แกนหมุนโดยตรงแบบอินไลน์ไดรฟ์
ตาราง Trunnion ความเร็วสูง
รวมถึงระบบการตรวจสอบที่ใช้งานง่ายแบบไร้สาย
ผลิตในประเทศสหรัฐอเมริกา
TRAVELS
X Axis
: 610 mm
Y Axis
: 406 mm
Z Axis
: 406 mm
Spindle Nose to Platter (~ max)
: 508 mm
Spindle Nose to Platter (~ min)
: 102 mm
SPINDLE
Max Rating
: 22.4 kW
Max Speed
: 12000 rpm
Max Torque
: 122.0 Nm @ 2000 rpm
Drive System
: Inline Direct-Drive
Taper
: CT40 | BT40 | HSK-A63
Bearing Lubrication
: Air / Oil Injection
Cooling
: Liquid Cooled
B AXIS - TILT
Travel
: 120 ° to 35- °
Max Speed
: 179 °/sec
Max Torque
: 2514 Nm
Brake Torque
: 1220 Nm
C AXIS - ROTATION
Travel
: 360 °
Max Speed
: 179 °/sec
Max Torque
: 2514 Nm
Max Part Swing
: 457 mm
Brake Torque
: 1220 Nm
PLATTER
Platter Diameter
: 400 mm
Max Weight on Platter
: 226.8 kg
Max Weight on Platter w/Pallet Pool
: 90.7 kg
T-Slot Width
: 15.90 mm to 16.00 mm
Number of Std T-Slots
: 5
T-Slot Center Distance
: 63 mm
FEEDRATES
Max Cutting
: 16.5 m/min
Rapids on X
: 30.5 m/min
Rapids on Y
: 30.5 m/min
Rapids on Z
: 30.5 m/min
AXIS MOTORS
Max Thrust X
: 14680 N
Max Thrust Y
: 14680 N
Max Thrust Z
: 18015 N
TOOL CHANGER
Type
: SMTC
Capacity
: 30+1
Max Tool Diameter (full)
: 64 mm
Max Tool Diameter (adjacent empty)
: 127 mm
Max Tool Length (from gage line)
: 305 mm
Max Tool Weight
: 5.4 kg
Tool-to-Tool (avg)
: 1.8 s
Chip-to-Chip (avg)
: 2.4 s
GENERAL
Coolant Capacity
: 208 L
AIR REQUIREMENTS
Air Required
: 113 L/min @ 6.9 bar
Inline Air Hose
: 3/8 in
Coupler (Air)
: 3/8 in
Air Pressure Min
: 5.5 bar
DIMENSIONS - SHIPPING
Domestic Pallet
: 325 cm x 249 cm x 279 cm
Export Pallet
: 325 cm x 234 cm x 257 cm
Export Crate
: 325 cm x 257 cm x 312 cm
Weight
: 5400.0 kg
Domestic Pallet w/70+1 SMTC
: 325 cm x 257 cm x 305 cm
Export Crate w/70+1 SMTC
: 325 cm 257 cm 359 cm
Weight w/70+1 SMTC
: 6,042.0 kg
ELECTRICAL SPECIFICATION
Spindle Speed
: 12000 rpm
Drive System
: Inline Direct-Drive
Spindle Power
: 22.4 kW
Input AC Voltage (3 Phase) - Low
: 220 VAC
Full Load Amps (3 Phase) - Low
: 70 A
Input AC Voltage (3 Phase) - High*
: 440 VAC
Full Load Amps (3 Phase) - High*
: 35 A
