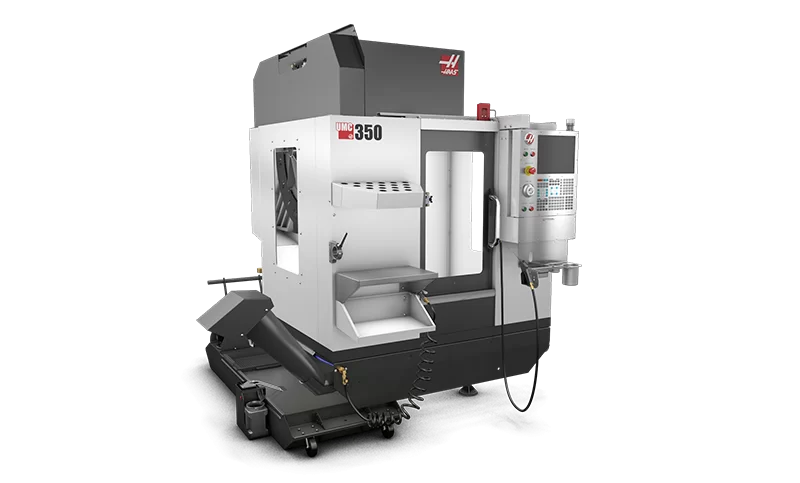

การตัดเฉือน 5 แกนพร้อมกัน
แกนหมุนไดรฟ์โดยตรง 30 เทป
เครื่องเปลี่ยนเครื่องมือด้านข้าง 20+1
รวมถึงระบบการตรวจสอบที่ใช้งานง่ายแบบไร้สาย
ผลิตในประเทศสหรัฐอเมริกา
แกนหมุนไดรฟ์โดยตรง 30 เทป
เครื่องเปลี่ยนเครื่องมือด้านข้าง 20+1
รวมถึงระบบการตรวจสอบที่ใช้งานง่ายแบบไร้สาย
ผลิตในประเทศสหรัฐอเมริกา
TRAVELS
X Axis
: 381 mm
Y Axis
: 356 mm
Z Axis
: 305 mm
Spindle Nose to Platter (~ max)
: 406 mm
Spindle Nose to Platter (~ min)
: 102 mm
TRUNNION
Platter Diameter
: 100 mm
Max Weight on Platter
: 6.8 kg
SPINDLE
Max Rating
: 11.2 kW
Max Speed
: 10000 rpm
Max Torque
: 62.0 Nm @ 1700 rpm
Drive System
: Inline Direct-Drive
Taper
: BT30
Bearing Lubrication
: Air / Oil Injection
Cooling
: Air Cooled
B AXIS - TILT
Travel
: 120 ° to 45- °
Max Speed
: 1000 °/sec
Max Torque
: 142 Nm
Brake Torque
: 136 Nm
Accuracy (±)
: ± 50 arc-sec
Repeatability
: 30 arc-sec
C AXIS - ROTATION
Travel
: 360 °
Max Speed
: 1000 °/sec
Max Torque
: 22 Nm
Max Part Swing
: 214 mm
Brake Torque
: 54 Nm
Accuracy (±)
: ± 45 arc-sec
Repeatability
: 30 arc-sec
FEEDRATES
Max Cutting
: 30.5 m/min
Rapids on X
: 61.0 m/min
Rapids on Y
: 61.0 m/min
Rapids on Z
: 61.0 m/min
AXIS MOTORS
Max Thrust X
: 11343 N
Max Thrust Y
: 11343 N
Max Thrust Z
: 18683 N
TOOL CHANGER
Type
: SMTC
Capacity
: 20+1
Max Tool Diameter (full)
: 51 mm
Max Tool Length (from gage line)
: 178 mm
Chip-to-Chip (avg)
: 1.6 s
TAPPING
Max Tapping Speed
: 5000 rpm
GENERAL
Coolant Capacity
: 208 L
AIR REQUIREMENTS
Air Required
: 113 L/min @ 6.9 bar
Inline Air Hose
: 3/8 in
Coupler (Air)
: 3/8 in
Air Pressure Min
: 5.5 bar
DIMENSIONS - SHIPPING
Domestic Pallet
: 259 cm x 231 cm x 250 cm
Export Pallet
: 259 cm x 231 cm x 250 cm
Weight
: 2915.0 kg
ELECTRICAL SPECIFICATION
Spindle Speed
: 10000 rpm
Drive System
: Inline Direct-Drive
Spindle Power
: 11.2 kW
Input AC Voltage (3 Phase) - Low
: 220 VAC
Full Load Amps (3 Phase) - Low
: 40 A
Input AC Voltage (3 Phase) - High*
: 440 VAC
Full Load Amps (3 Phase) - High*
: 20 A
