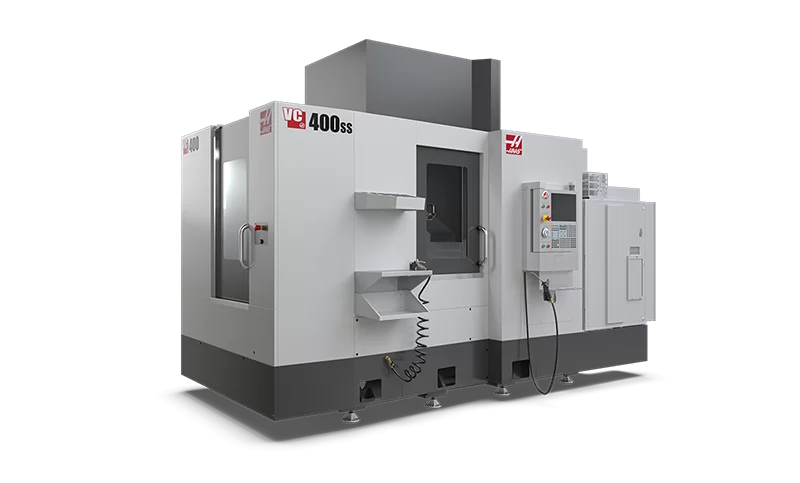

VC-400SS

VC-400SS เป็นรุ่นที่มีความเร็วสูงสุดในตระกูล VC-400 VMC และนำเสนอความหลากหลายในการตัดเฉือนแนวตั้งของเครื่อง VF ขนาดเล็กซีรี่ส์ และความสามารถในการเปลี่ยนแปลงพาเลทของ EC-400 HMC อย่างครบวงจร ตัวเปลี่ยนพาเลทแบบบูรณาการช่วยให้คุณสามารถตั้งค่างานบนพาเลทเดียวในขณะที่คุณกำลังใช้ชิ้นส่วนบนพาเลทอื่น ๆ เพื่อผลิตเพิ่มเติม

ด้วยการข้ามคืนเพียงแค่โหลดทั้งพาเลทและรอบการกดเริ่มต้นก่อนที่จะเริ่มงาน คุณสามารถตั้งค่างานเพียงครั้งเดียวในพาเลทเดียวกับงานที่มีปริมาณมากหรือตั้งค่าแต่ละรายการในพาเลทที่แตกต่างกันสำหรับงานผสมที่มีปริมาณสูงและต่ำ นี่เป็นสิ่งที่ช่วยให้กระบวนการผลิตสะดวกยิ่งขึ้นและเพิ่มประสิทธิภาพ

เครื่อง VC-400SS มาพร้อมกับไฟดับที่แท้จริง สระว่ายน้ำพาเลท 6 สถานี และความจุสูง นอกจากนี้ยังมีตัวเลือกเพิ่มเติมเช่นการเปลี่ยนเครื่องมือด้านข้างที่สามารถรองรับได้มากกว่า 50+1 เครื่องมือ

หากคุณต้องการข้อมูลเพิ่มเติมหรือสอบถามเกี่ยวกับ VC-400SS หรือสินค้าอื่น ๆ ที่เรามีให้บริการ กรุณาติดต่อเราที่ 086-0320904

#VC400SS #HAAS #machinetech #machine-tech #VMC #VF #EC400HMC #เครื่องตัดเฉือนแนวตั้ง

12,000-rpm Inline Direct-Drive Spindle
ตัวเปลี่ยนเครื่องมือติดตั้งเครื่องมือความเร็วสูง 30+1 พร้อม 50+1 พร้อมใช้งาน
1200 IPM Rapids
ตัวเปลี่ยนพาเลทในตัวพร้อมพาเลท T-slot 22 "x 14.5"
ชิ้นส่วนเครื่องบนพาเลทหนึ่งในขณะที่ตั้งค่าส่วนอื่น ๆ
พูลพาเลท 6 ขั้นตอนที่มีอยู่
ผลิตในประเทศสหรัฐอเมริกา

Travels

ระยะเคลื่อนที่ X,Y,Z
: 559 x 406 x 508 มิลลิเมตร

Spindle

กำลังไฟ
: 22.4 กิโลวัตต์
ความเร็วรอบ
: 12,000 รอบ/นาที
แรงบิดสูงสุด
: 122 นิวตันเมตร @2,000 รอบ/นาที
ระบบขับเคลื่อน
: มอเตอร์ขับตรง
เทเปอร์
: CT40 | BT40 | HSK-A63
การหล่อลื่นลูกปืนแบริ่ง
: ลมผสมน้ำมัน
การระบายความร้อน
: น้ำมันหล่อเย็น

Table

กว้าง x ยาว
: 368 x 559 มิลลิเมตร
ความกว้าง T-Slot
: 15.90-16.00 มิลลิเมตร
ระยะศูนย์กลาง T-Slot
: 70 มิลลิเมตร
จำนวน T-Slot มาตรฐาน
: 3
น้ำหนักสูงสุดบน Table
: 399 กิโลกรัม (กรณีกระจายน้ำหนักสม่ำเสมอ)

Pallet Changer

จำนวนพาเลจ
: 2
ความยาวพาเลจ
: 559 มิลลิเมตร
ความกว้างพาเลจ
: 368 มิลลิเมตร
เส้นผ่าศูนย์กลางสูงสุดของชิ้นงาน
: 572 มิลลิเมตร
พาเลจรับน้ำหนักได้สูงสุด
: 399.0 กิโลกรัม
พาเลจรับน้ำหนักได้สูงสุดเมื่อติดตั้งพาเลจพูล
: 227 กิโลกรัม
ความสูงสุดของชิ้นงาน
: 508 มิลลิเมตร
เวลาในการเปลี่ยนพาเลจ
: 15 วินาที

Feedrates

ความเร็วสูงสุดขณะกัดงาน
: 21.2 เมตร/นาที
ความเร็วสูงสุดขณะเดินตัวเปล่า แกน X, Y, Z
: 30.5 เมตร/นาที

Axis Motors

แรงขับสูงสุดของแกน X
: 15,035 นิวตัน
แรงขับสูงสุดของแกน Y
: 15,035 นิวตัน
แรงขับสูงสุดของแกน Z
: 15,035 นิวตัน

Tool Changer

ประเภท
: SMTC Side mount tool changer
จำนวนทูล
: 30+1
เส้นผ่าศูนย์กลางสูงสุดของทูล
: 64 มิลลิเมตร
น้ำหนักสูงสุดของทูล
: 5.4 กิโลกรัม
Tool-to-Tool (เฉลี่ย)
: 1.8 วินาที
Chip-to-Chip (เฉลี่ย)
: 2.4 วินาที

General

ปริมาตรน้ำมันหล่อเย็น
: 360 ลิตร

Air Requirements

ลมเข้า
: 255 ลิตร/นาที @ 6.9 บาร์
ขนาดท่อลม
: 1/2”
ขนาดข้อต่อลม
: 1/2”
แรงดันลมต่ำสุด
: 6.9 บาร์

Dimensions-Shipping

ขนาดรวม พาเลท
: 513 cm x 254 cm x 315 cm
น้ำหนัก
: 7,947 กิโลกรัม

Electrical Specification

Drive System
: Inline Direct-Drive
Spindle Power
: 30.0 hp
