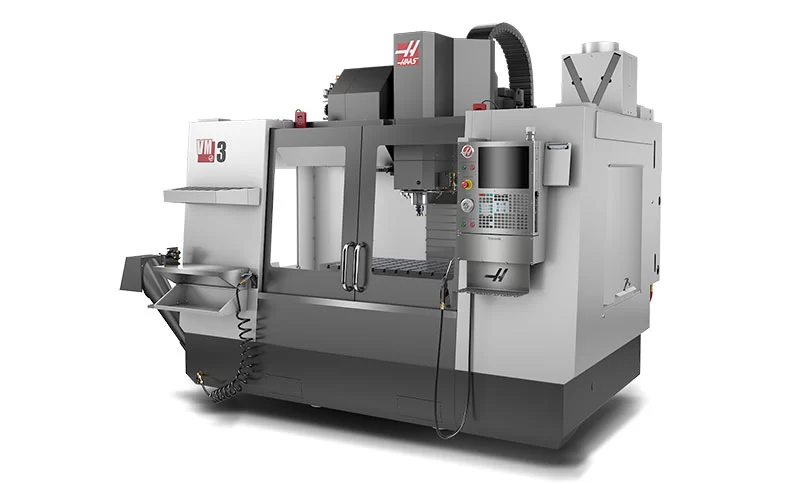

VM-3

เครื่อง Haas VM Series เป็น VMC (Vertical Machining Center) ที่มีประสิทธิภาพสูง โดยมีความแม่นยำ ความแข็งแกร่ง และความเสถียรทางความร้อนที่จำเป็นสำหรับการทำแม่พิมพ์ เครื่องมือ และงานตามและอุตสาหกรรมที่ต้องการความแม่นยำสูง แต่ละเครื่องมีคุณสมบัติ Cube Work เพื่อให้สามารถทำงานได้หลากหลาย โดยรวมถึงการควบคุมความเร็วสูงโดยใช้ระบบ HAAS ด้วยรูปลักษณ์เต็มรูปแบบ ซึ่งยังมาพร้อมกับตัวเปลี่ยนเครื่องมือด้านข้างและเครื่องหล่อเย็นที่ตั้งโปรแกรมได้ ซึ่งยังรวมถึงหัวฉีดปืนลมอัตโนมัติและคุณสมบัติอื่นๆ อีกมากมาย

หากคุณต้องการข้อมูลเพิ่มเติมหรือสอบถามรายละเอียดเกี่ยวกับเครื่อง Haas VM Series โปรดติดต่อเราที่ Machine-Tech ผู้จัดจำหน่ายเครื่องจักรชั้นนำ โทร 086-0320904

#HAAS #machinetech #machine-tech #VM #VMC

แกนหมุนโดยตรงไดรฟ์
เครื่องเปลี่ยนเครื่องมือด้านข้าง
ตารางมัลติ
ซอฟต์แวร์การตัดเฉือนความเร็วสูง
ผลิตในประเทศสหรัฐอเมริกา




Travels

ระยะเคลื่อนที่ X,Y,Z
: 1,016 x 660 x 635 มม.

Spindle

กำลังไฟ
: 22.4 กิโลวัตต์
ความเร็วรอบ
: 12,000 รอบ/นาที
แรงบิดสูงสุด
: 122 นิวตันเมตร @2,000 รอบ/นาที
ระบบขับเคลื่อน
: มอเตอร์ขับตรง
เทเปอร์
: CT40 | BT40 | HSK-A63

Table

กว้าง x ยาว
: 610 x 1,372 มิลลิเมตร
ความกว้าง T-Slot
: 15.90 – 16.00 มิลลิเมตร
ระยะศูนย์กลาง T-Slot
: 100 มิลลิเมตร
จำนวน T-Slot มาตรฐาน
: แกน Y มี 13 slot และแกน X มี 6 slot
น้ำหนักสูงสุดบน Table
: 1,814 กิโลกรัม (กรณีกระจายน้ำหนักสม่ำเสมอ)

Feedrates

ความเร็วเคลื่อนที่สูงสุดขณะกัดงาน
: 12.7 เมตร/นาที
ความเร็วเคลื่อนที่สูงสุดขณะเดินตัวเปล่า แกน X, Y, Z
: 18.0 เมตร/นาที

Axis Motors

แรงขับสูงสุดของแกน X
: 18,238 นิวตัน
แรงขับสูงสุดของแกน Y
: 18,238 นิวตัน
แรงขับสูงสุดของแกน Z
: 18,238 นิวตัน

Tool Changer

ประเภท
: SMTC
จำนวนทูล
: 30+1 ตำแหน่ง
เส้นผ่าศูนย์กลางโตสุดของทูล
: 64 มิลลิเมตร
น้ำหนักสูงสุดของทูล
: 5.4 กิโลกรัม
Tool-to-Tool (เฉลี่ย)
: 2.8 วินาที
Chip-to-Chip (เฉลี่ย)
: 3.6 วินาที

General

ปริมาตรน้ำมันหล่อเย็น
: 208 ลิตร

Air Requirements

ลมเข้า
: 113 ลิตร/นาที @ 6.9 บาร์
ขนาดท่อลม
: 3/8”
ขนาดข้อต่อลม
: 3/8”
แรงดันลมต่ำสุด
: 5.5 บาร์

Dimensions-Shipping

ขนาดรวม พาเลท
: 4,170 x 2,330 x 2,570 มิลลิเมตร
น้ำหนัก
: 6,940 กิโลกรัม

Electrical Specification

ไฟฟ้า 3 เฟส กำลังต่ำ
: 220 VAC, 70A
ไฟฟ้า 3 เฟส กำลังสูง
: 440 VAC, 35A
