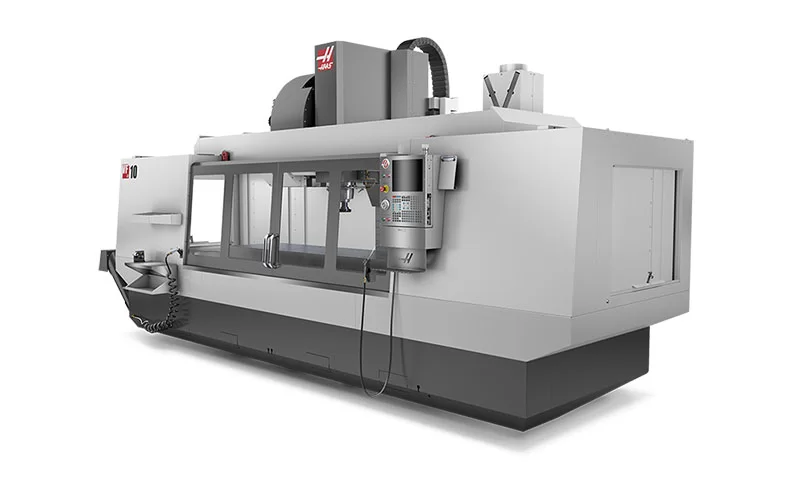

VF-10/50

เรามีศูนย์เครื่องตัดเฉือนแนวตั้ง VF ให้คุณเลือกในทุกชุด ที่มาพร้อมกับคุณสมบัติที่โดดเด่นและราคาที่ยอดเยี่ยม นอกจากนี้ยังมีตัวเลือกที่หลากหลายให้คุณเลือกตามความต้องการของคุณอีกด้วย

เราสามารถปรับแต่งเครื่องจักรของคุณตามความต้องการที่แน่นอนของคุณได้ และเครื่องจักรทั้งหมดของ HAAS ถูกออกแบบและสร้างขึ้นใน Oxnard, California, USA เพื่อให้คุณมั่นใจในคุณภาพและความน่าเชื่อถือ

หากคุณสนใจหรือต้องการข้อมูลเพิ่มเติมเกี่ยวกับเครื่องจักรตัดเฉือนแนวตั้ง VF หรือสินค้าอื่นๆ ที่เรามีให้บริการ กรุณาติดต่อเราที่ 086-0320904

#HAAS #machinetech #machine-tech #VF #เครื่องตัดเฉือนแนวตั้ง #Oxnard #California #USA

แกนหมุน 50 เทปพร้อมกล่องเกียร์ 2 สปีด
ปรับแต่งได้ตามความต้องการของคุณ
เหมาะสำหรับวัสดุที่เข้มงวดและเครื่องมือตัดเส้นผ่านศูนย์กลางขนาดใหญ่ขึ้น
ผลิตในประเทศสหรัฐอเมริกา





Travels

ระยะเคลื่อนที่ X,Y,Z
: 3,048 x 813 x 762 มม.

Spindle

กำลังไฟ
: 22.4 กิโลวัตต์
ความเร็วรอบ
: 7,500 รอบ/นาที
แรงบิดสูงสุด
: 460 นิวตันเมตร @700 รอบ/นาที
ระบบขับเคลื่อน
: เกียร์ทด 2 สปีด
เทเปอร์
: CT50 | BT50
การหล่อลื่นลูกปืนแบริ่ง
: ลมผสมน้ำมัน
การระบายความร้อน
: น้ำมันหล่อเย็น

Table

กว้าง x ยาว
: 711 x 3,048 มิลลิเมตร
ความกว้าง T-Slot
: 15.90 – 16.00 มิลลิเมตร
ระยะศูนย์กลาง T-Slot
: 125 มิลลิเมตร
จำนวน T-Slot มาตรฐาน
: 5
น้ำหนักสูงสุดบน Table
: 1,814 กิโลกรัม (กรณีกระจายน้ำหนักสม่ำเสมอ)

Feedrates

ความเร็วเคลื่อนที่สูงสุดขณะกัดงาน
: 9.1 เมตร/นาที
ความเร็วเคลื่อนที่สูงสุดขณะเดินตัวเปล่า แกน X
: 9.1 เมตร/นาที
ความเร็วเคลื่อนที่สูงสุดขณะเดินตัวเปล่า แกน Y, Z
: 15.2 เมตร/นาที

Axis Motors

แรงขับสูงสุดของแกน X
: 15,124 นิวตัน
แรงขับสูงสุดของแกน Y
: 18,238 นิวตัน
แรงขับสูงสุดของแกน Z
: 24,910 นิวตัน

Tool Changer

ประเภท
: SMTC
จำนวนทูล
: 30+1 ตำแหน่ง
เส้นผ่าศูนย์กลางโตสุดของทูล
: 102 มิลลิเมตร
น้ำหนักสูงสุดของทูล
: 13.6 กิโลกรัม
Tool-to-Tool (เฉลี่ย)
: 4.2 วินาที
Chip-to-Chip (เฉลี่ย)
: 6.3 วินาที

General

ปริมาตรน้ำมันหล่อเย็น
: 360 ลิตร

Air Requirements

ลมเข้า
: 113 ลิตร/นาที @ 6.9 บาร์
ขนาดท่อลม
: 3/8”
ขนาดข้อต่อลม
: 3/8”
แรงดันลมต่ำสุด
: 5.5 บาร์

Dimensions-Shipping

ขนาดรวม พาเลท
: 7,320 x 2,670 x 3,390 มิลลิเมตร
น้ำหนัก
: 14,334 กิโลกรัม

Electrical Specification

ไฟฟ้า 3 เฟส กำลังต่ำ
: 220 VAC, 70A
ไฟฟ้า 3 เฟส กำลังสูง
: 440 VAC, 35A
