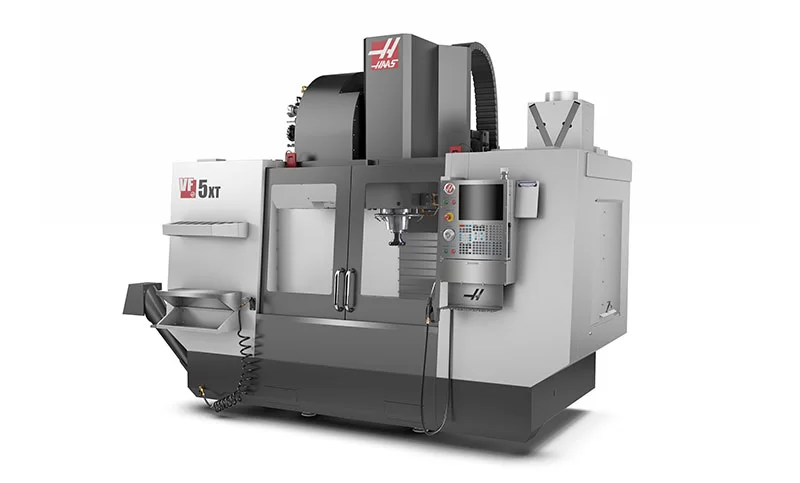

แกนเกียร์ 2 สปีดพลังงานสูง 50 แกนหมุน
ปรับแต่งได้ตามความต้องการของคุณ
เหมาะสำหรับวัสดุที่เข้มงวดและเครื่องมือตัดเส้นผ่านศูนย์กลางขนาดใหญ่ขึ้น
ผลิตในประเทศสหรัฐอเมริกา
ปรับแต่งได้ตามความต้องการของคุณ
เหมาะสำหรับวัสดุที่เข้มงวดและเครื่องมือตัดเส้นผ่านศูนย์กลางขนาดใหญ่ขึ้น
ผลิตในประเทศสหรัฐอเมริกา
Travels
ระยะเคลื่อนที่ X,Y,Z
: 1,524 x 660 x 635 มม.
Spindle
กำลังไฟ
: 22.4 กิโลวัตต์
ความเร็วรอบ
: 7,500 รอบ/นาที
แรงบิดสูงสุด
: 460 นิวตันเมตร @700 รอบ/นาที
ระบบขับเคลื่อน
: เกียร์ทด 2 สปีด
เทเปอร์
: CT50 | BT50
Table
กว้าง x ยาว
: 584 x 1,575 มิลลิเมตร
ความกว้าง T-Slot
: 15.90 – 16.00 มิลลิเมตร
ระยะศูนย์กลาง T-Slot
: 80 มิลลิเมตร
จำนวน T-Slot มาตรฐาน
: 7
น้ำหนักสูงสุดบน Table
: 1,814 กิโลกรัม (กรณีกระจายน้ำหนักสม่ำเสมอ)
Feedrates
ความเร็วเคลื่อนที่สูงสุดขณะกัดงาน
: 12.7 เมตร/นาที
ความเร็วเคลื่อนที่สูงสุดขณะเดินตัวเปล่า แกน X, Y, Z
: 18.0 เมตร/นาที
Axis Motors
แรงขับสูงสุดของแกน X
: 15,124 นิวตัน
แรงขับสูงสุดของแกน Y
: 18,238 นิวตัน
แรงขับสูงสุดของแกน Z
: 24,910 นิวตัน
Tool Changer
ประเภท
: SMTC
จำนวนทูล
: 30+1 ตำแหน่ง
เส้นผ่าศูนย์กลางโตสุดของทูล
: 102 มิลลิเมตร
น้ำหนักสูงสุดของทูล
: 13.6 กิโลกรัม
Tool-to-Tool (เฉลี่ย)
: 4.2 วินาที
Chip-to-Chip (เฉลี่ย)
: 6.3 วินาที
General
ปริมาตรน้ำมันหล่อเย็น
: 360 ลิตร
Air Requirements
ลมเข้า
: 113 ลิตร/นาที @ 6.9 บาร์
ขนาดท่อลม
: 3/8”
ขนาดข้อต่อลม
: 3/8”
แรงดันลมต่ำสุด
: 5.5 บาร์
Dimensions-Shipping
ขนาดรวม พาเลท
: 4,270 x 2,600 x 3,310 มิลลิเมตร
น้ำหนัก
: 7,371 กิโลกรัม
Electrical Specification
ไฟฟ้า 3 เฟส กำลังต่ำ
: 220 VAC, 70A
ไฟฟ้า 3 เฟส กำลังสูง
: 440 VAC, 35A
