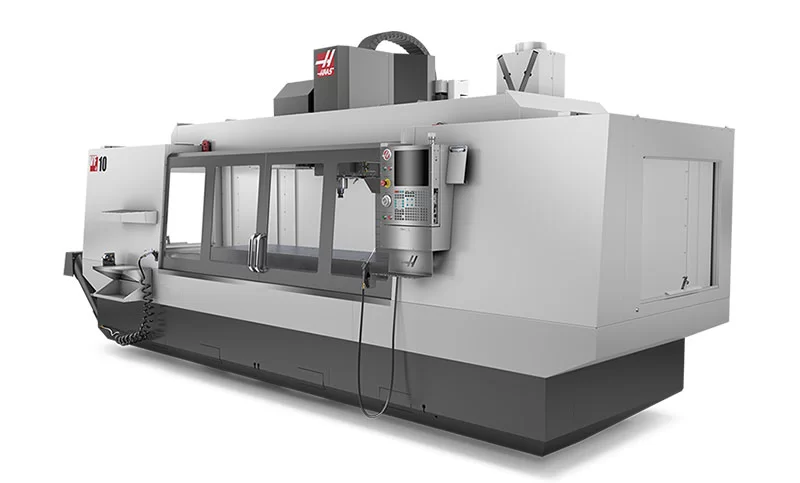

VF-11/40

รุ่นเครื่องขนาดใหญ่ทั้งหมดในชุด VF Series มาพร้อมกับแพ็คเกจคุณสมบัติที่ได้รับการอัพเกรดเพื่อให้คุณได้ปรับแต่งตามความต้องการของคุณอย่างสมบูรณ์

รุ่นเครื่อง VF Series ยังมาพร้อมกับตัวเปลี่ยนเครื่องมือด้านข้าง, ชิปสว่าน และหัวฉีดน้ำหล่อเย็น ซึ่งคุณสามารถตั้งโปรแกรมได้เพื่อให้เหมาะสมกับการผลิตของคุณ

นอกจากนี้ยังมีมือจับวิ่งเหยาะๆระยะไกลเพื่อเพิ่มความหลากหลายในการใช้งานของเครื่อง VF Series

หากคุณต้องการข้อมูลเพิ่มเติมหรือสอบถามรายละเอียดเกี่ยวกับรุ่นเครื่อง VF Series ของ HAAS โปรดติดต่อเราที่ Machine-Tech ที่เบอร์ 086-0320904

#HAAS #machinetech #machine-tech #VFseries #CNC #เครื่องตัดเฉือนแนวตั้ง

แกนขับเคลื่อนไดรฟ์ไดรฟ์แรงสูง
ปรับแต่งได้ตามความต้องการของคุณ
แพ็คเกจคุณสมบัติมาตรฐานที่อัพเกรด
ผลิตในประเทศสหรัฐอเมริกา





Travels

ระยะเคลื่อนที่ X,Y,Z
: 3,048 x 1,016 x 762 มม.

Spindle

กำลังไฟ
: 22.4 กิโลวัตต์
ความเร็วรอบ
: 8,100 รอบ/นาที
แรงบิดสูงสุด
: 122 นิวตันเมตร @2,000 รอบ/นาที
ระบบขับเคลื่อน
: มอเตอร์ขับตรง
เทเปอร์
: CT40 | BT40 | HSK-A63
การหล่อลื่นลูกปืนแบริ่ง
: ลมผสมน้ำมัน
การระบายความร้อน
: น้ำมันหล่อเย็น

Table

กว้าง x ยาว
: 711 x 3,048 มิลลิเมตร
ความกว้าง T-Slot
: 15.90 – 16.00 มิลลิเมตร
ระยะศูนย์กลาง T-Slot
: 125 มิลลิเมตร
จำนวน T-Slot มาตรฐาน
: 5
น้ำหนักสูงสุดบน Table
: 1,814 กิโลกรัม (กรณีกระจายน้ำหนักสม่ำเสมอ)

Feedrates

ความเร็วเคลื่อนที่สูงสุดขณะกัดงาน
: 9.1 เมตร/นาที
ความเร็วเคลื่อนที่สูงสุดขณะเดินตัวเปล่า แกน X
: 9.1 เมตร/นาที
ความเร็วเคลื่อนที่สูงสุดขณะเดินตัวเปล่า แกน Y, Z
: 15.2 เมตร/นาที

Axis Motors

แรงขับสูงสุดของแกน X
: 15,124 นิวตัน
แรงขับสูงสุดของแกน Y
: 15,124 นิวตัน
แรงขับสูงสุดของแกน Z
: 24,910 นิวตัน

Tool Changer

ประเภท
: SMTC
จำนวนทูล
: 30+1 ตำแหน่ง
เส้นผ่าศูนย์กลางโตสุดของทูล
: 64 มิลลิเมตร
น้ำหนักสูงสุดของทูล
: 5.4 กิโลกรัม
Tool-to-Tool (เฉลี่ย)
: 2.8 วินาที
Chip-to-Chip (เฉลี่ย)
: 3.6 วินาที

General

ปริมาตรน้ำมันหล่อเย็น
: 360 ลิตร

Air Requirements

ลมเข้า
: 113 ลิตร/นาที @ 6.9 บาร์
ขนาดท่อลม
: 3/8”
ขนาดข้อต่อลม
: 3/8”
แรงดันลมต่ำสุด
: 5.5 บาร์

Dimensions-Shipping

ขนาดรวม พาเลท
: 7,320 x 3,210 x 3,310 มิลลิเมตร
น้ำหนัก
: 15,150 กิโลกรัม

Electrical Specification

ไฟฟ้า 3 เฟส กำลังต่ำ
: 220 VAC, 70A
ไฟฟ้า 3 เฟส กำลังสูง
: 440 VAC, 35A
