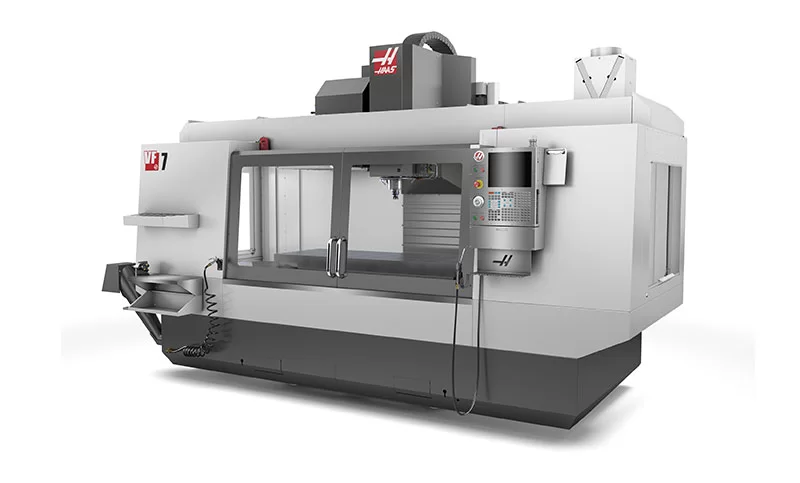

VF-9/40

"รุ่นเฟรมขนาดใหญ่ทั้งหมดของเครื่อง HAAS มาพร้อมกับแพ็คเกจคุณสมบัติที่อัพเกรดที่จะเพิ่มประสิทธิภาพให้กับการใช้งานของคุณ

อัพเกรดที่สำคัญประกอบด้วยตัวเปลี่ยนเครื่องมือด้านข้างที่ทำให้คุณสามารถเปลี่ยนเครื่องมือได้อย่างรวดเร็วและสะดวก นอกจากนี้ยังมีชิปสว่านที่อัพเกรดเพื่อให้การทำงานมีความแม่นยำและประสิทธิภาพสูง และหัวฉีดน้ำหล่อเย็นที่สามารถตั้งโปรแกรมได้ให้เหมาะกับงานที่คุณกำลังดำเนินการ

นอกจากนี้ยังมีมือจับวิ่งเหยาะๆระยะไกลที่มีความสามารถในการเคลื่อนที่และควบคุมเครื่องจักรได้อย่างมีประสิทธิภาพ

หากคุณต้องการข้อมูลเพิ่มเติมหรือสอบถามรายละเอียดเกี่ยวกับเครื่อง HAAS รุ่นเฟรมขนาดใหญ่โปรดติดต่อเราที่ Machine-Tech ที่เบอร์ 086-0320904

#HAAS #machinetech #machine-tech #เครื่องตัดเฉือนแนวตั้ง #ความเร็วสูง"

แกนขับเคลื่อนไดรฟ์ไดรฟ์แรงสูง
ปรับแต่งได้ตามความต้องการของคุณ
แพ็คเกจคุณสมบัติมาตรฐานที่อัพเกรด
ผลิตในประเทศสหรัฐอเมริกา





Travels

ระยะเคลื่อนที่ X,Y,Z
: 2,134 x 1,016 x 762 มม.

Spindle

กำลังไฟ
: 22.4 กิโลวัตต์
ความเร็วรอบ
: 8,100 รอบ/นาที
แรงบิดสูงสุด
: 122 นิวตันเมตร @2,000 รอบ/นาที
ระบบขับเคลื่อน
: มอเตอร์ขับตรง
เทเปอร์
: CT40 | BT40 | HSK-A63
การหล่อลื่นลูกปืนแบริ่ง
: ลมผสมน้ำมัน
การระบายความร้อน
: น้ำมันหล่อเย็น

Table

กว้าง x ยาว
: 914 x 2,134 มิลลิเมตร
ความกว้าง T-Slot
: 15.90 – 16.00 มิลลิเมตร
ระยะศูนย์กลาง T-Slot
: 125 มิลลิเมตร
จำนวน T-Slot มาตรฐาน
: 7
น้ำหนักสูงสุดบน Table
: 1,814 กิโลกรัม (กรณีกระจายน้ำหนักสม่ำเสมอ)

Feedrates

ความเร็วเคลื่อนที่สูงสุดขณะกัดงาน
: 12.7 เมตร/นาที
ความเร็วเคลื่อนที่สูงสุดขณะเดินตัวเปล่า แกน X, Y, Z
: 15.2 เมตร/นาที

Axis Motors

แรงขับสูงสุดของแกน X
: 15,124 นิวตัน
แรงขับสูงสุดของแกน Y
: 15,124 นิวตัน
แรงขับสูงสุดของแกน Z
: 24,910 นิวตัน

Tool Changer

ประเภท
: SMTC
จำนวนทูล
: 30+1 ตำแหน่ง
เส้นผ่าศูนย์กลางโตสุดของทูล
: 64 มิลลิเมตร
น้ำหนักสูงสุดของทูล
: 5.4 กิโลกรัม
Tool-to-Tool (เฉลี่ย)
: 2.8 วินาที
Chip-to-Chip (เฉลี่ย)
: 3.6 วินาที

General

ปริมาตรน้ำมันหล่อเย็น
: 360 ลิตร

Air Requirements

ลมเข้า
: 113 ลิตร/นาที @ 6.9 บาร์
ขนาดท่อลม
: 3/8”
ขนาดข้อต่อลม
: 3/8”
แรงดันลมต่ำสุด
: 5.5 บาร์

Dimensions-Shipping

ขนาดรวม พาเลท
: 7,320 x 3,130 x 3,310 มิลลิเมตร
น้ำหนัก
: 12,837 กิโลกรัม

Electrical Specification

ไฟฟ้า 3 เฟส กำลังต่ำ
: 220 VAC, 70A
ไฟฟ้า 3 เฟส กำลังสูง
: 440 VAC, 35A
