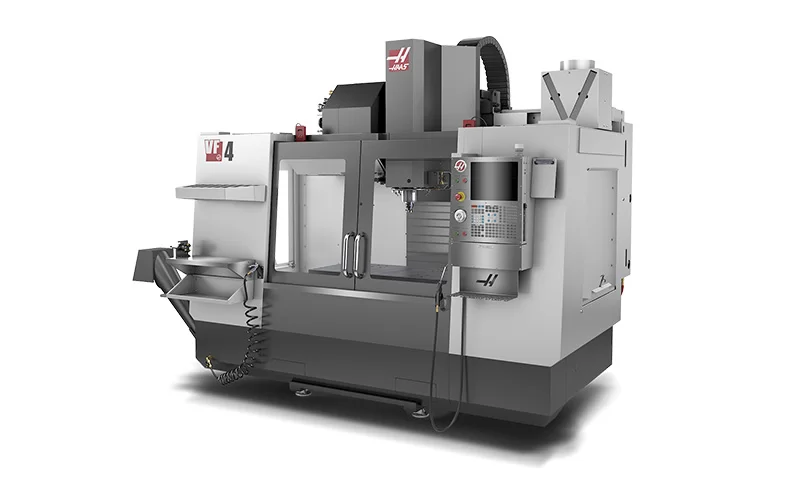

VF-4

"ศูนย์เครื่องตัดเฉือนแนวตั้ง VF ทุกรุ่นมาพร้อมกับคุณสมบัติที่โดดเด่นและมีราคาที่ยอดเยี่ยม นอกจากนี้ยังมีตัวเลือกที่หลากหลายให้เลือกตามความต้องการของลูกค้า

รุ่น VF-3 ถึง VF-5 เป็นรุ่นที่มีซองงานขนาดใหญ่มากกว่ารุ่นขนาดเล็ก เครื่อง VF-1 และ VF-2 เป็นตัวเลือกที่เหมาะสำหรับงานที่มีขนาดเล็กของซองงาน

ทางเรายินดีที่จะปรับแต่งเครื่องให้ตรงตามความต้องการของคุณอย่างแน่นอน

สอบถามข้อมูลเพิ่มเติมหรือสั่งซื้อได้ที่หมายเลข 086-0320904

#VF #เครื่องตัดเฉือนแนวตั้ง #ลูกค้า #ปรับแต่งเครื่อง"

แกนขับเคลื่อนแรงขับโดยตรงและไดรฟ์
ปรับแต่งได้ตามความต้องการของคุณ
การเดินทาง x- และ z มากขึ้น
ผลิตในประเทศสหรัฐอเมริกา





Travels

ระยะเคลื่อนที่ X,Y,Z
: 1,270 x 508 x 635 มม.

Spindle

กำลังไฟ
: 22.4 กิโลวัตต์
ความเร็วรอบ
: 8,100 รอบ/นาที
แรงบิดสูงสุด
: 122 นิวตันเมตร @2,000 รอบ/นาที
ระบบขับเคลื่อน
: มอเตอร์ขับตรง
เทเปอร์
: CT40 | BT40 | HSK-A63
การหล่อลื่นลูกปืนแบริ่ง
: ลมผสมน้ำมัน
การระบายความร้อน
: น้ำมันหล่อเย็น

Table

กว้าง x ยาว
: 495 x 1,321 มิลลิเมตร
ความกว้าง T-Slot
: 15.90 – 16.00 มิลลิเมตร
ระยะศูนย์กลาง T-Slot
: 80 มิลลิเมตร
จำนวน T-Slot มาตรฐาน
: 5
น้ำหนักสูงสุดบน Table
: 1,588 กิโลกรัม (กรณีกระจายน้ำหนักสม่ำเสมอ)

Feedrates

ความเร็วเคลื่อนที่สูงสุดขณะกัดงาน
: 16.5 เมตร/นาที
ความเร็วเคลื่อนที่สูงสุดขณะเดินตัวเปล่า แกน X, Y, Z
: 25.4 เมตร/นาที

Axis Motors

แรงขับสูงสุดของแกน X
: 11,343 นิวตัน
แรงขับสูงสุดของแกน Y
: 11,343 นิวตัน
แรงขับสูงสุดของแกน Z
: 18,683 นิวตัน

Tool Changer

ประเภท
: Carousel
จำนวนทูล
: 20 ตำแหน่ง
เส้นผ่าศูนย์กลางโตสุดของทูล
: 89 มิลลิเมตร
น้ำหนักสูงสุดของทูล
: 5.4 กิโลกรัม
Tool-to-Tool (เฉลี่ย)
: 4.2 วินาที
Chip-to-Chip (เฉลี่ย)
: 4.5 วินาที

General

ปริมาตรน้ำมันหล่อเย็น
: 208 ลิตร

Air Requirements

ลมเข้า
: 113 ลิตร/นาที @ 6.9 บาร์
ขนาดท่อลม
: 3/8”
ขนาดข้อต่อลม
: 3/8”
แรงดันลมต่ำสุด
: 5.5 บาร์

Dimensions-Shipping

ขนาดรวม พาเลท
: 3,330 x 2,330 x 2,570 มิลลิเมตร
น้ำหนัก
: 5,316 กิโลกรัม

Electrical Specification

ไฟฟ้า 3 เฟส กำลังต่ำ
: 220 VAC, 70A
ไฟฟ้า 3 เฟส กำลังสูง
: 440 VAC, 35A
