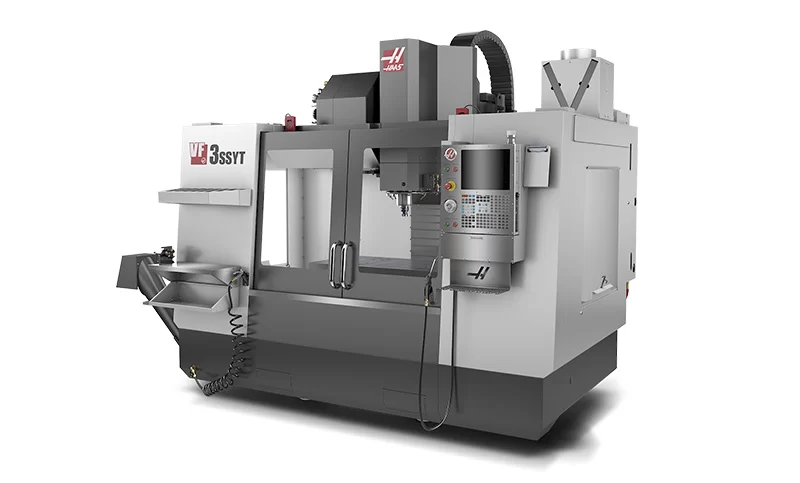

VF-3SSYT


"ศูนย์ตัดเฉือนแนวตั้งความเร็วสูงของ HAAS มีประสิทธิภาพสูงในการผลิตปริมาณมากและลดเวลาในการผลิตอย่างมีประสิทธิภาพ

เครื่อง SS แต่ละรุ่นของศูนย์ HAAS มาพร้อมกับ Spindle แบบ Inline Direct-Drive ที่มีความเร็วหมุนสูงสุดถึง 12,000 rpm ซึ่งเป็นเครื่องมือติดตั้งด้านข้างที่มีความเร็วสูงและสามารถเปลี่ยนแปลงและแก่งความเร็วได้อย่างรวดเร็วที่จำเป็นสำหรับการผลิตปริมาณมากและลดเวลาในการผลิต

รุ่น VF-3SSyt ของเครื่อง HAAS ให้บริการการเดินทางแกน Y ที่มากกว่ารุ่น VF-3SS มาตรฐานของเรา เพิ่มความหลากหลายในการใช้งานและช่วยให้การผลิตเป็นไปอย่างรวดเร็วและมีประสิทธิภาพมากยิ่งขึ้น"

ติดต่อเราที่หมายเลข 086-0320904 เพื่อสอบถามข้อมูลเพิ่มเติม

#HAAS #machinetech #machine-tech #VF-3SS #VF-3SSyt #ลดเวลาการผลิต

การเดินทางแกน y ขยาย
แกนหมุนความเร็วสูง
เร็วเร็ว
เครื่องเปลี่ยนเครื่องมือด้านข้างความเร็วสูง
ผลิตในประเทศสหรัฐอเมริกา




Travels

ระยะเคลื่อนที่ X,Y,Z
: 1,016 x 660 x 635 มม.

Spindle

กำลังไฟ
: 22.4 กิโลวัตต์
ความเร็วรอบ
: 12,000 รอบ/นาที
แรงบิดสูงสุด
: 122 นิวตันเมตร @2,000 รอบ/นาที
แรงบิดสูงสุด เมื่อเพิ่มออพชั่นเฟืองทด
: 122.0 นิวตันเมตร @ 2,000 รอบ/นาที
ระบบขับเคลื่อน
: มอเตอร์ขับตรง
เทเปอร์
: CT40 | BT40 | HSK-A63
การหล่อลื่นลูกปืนแบริ่ง
: ลมผสมน้ำมัน
การระบายความร้อน
: น้ำมันหล่อเย็น

Table

กว้าง x ยาว
: 1,372 x 610 มิลลิเมตร
ความกว้าง T-Slot
: 15.90 – 16.00 มิลลิเมตร
ระยะศูนย์กลาง T-Slot
: 80 มิลลิเมตร
จำนวน T-Slot มาตรฐาน
: 7
น้ำหนักสูงสุดบน Table
: 794 กิโลกรัม (กรณีกระจายน้ำหนักสม่ำเสมอ)

Feedrates

ความเร็วสูงสุดขณะกัดงาน
: 21.2 เมตร/นาที
ความเร็วสูงสุดขณะเดินตัวเปล่า แกน X, Y, Z
: 35.6 เมตร/นาที

Axis Motors

แรงขับสูงสุดของแกน X
: 13,723 นิวตัน
แรงขับสูงสุดของแกน Y
: 13,723 นิวตัน
แรงขับสูงสุดของแกน Z
: 17,450 นิวตัน

Tool Changer

ประเภท
: SMTC
