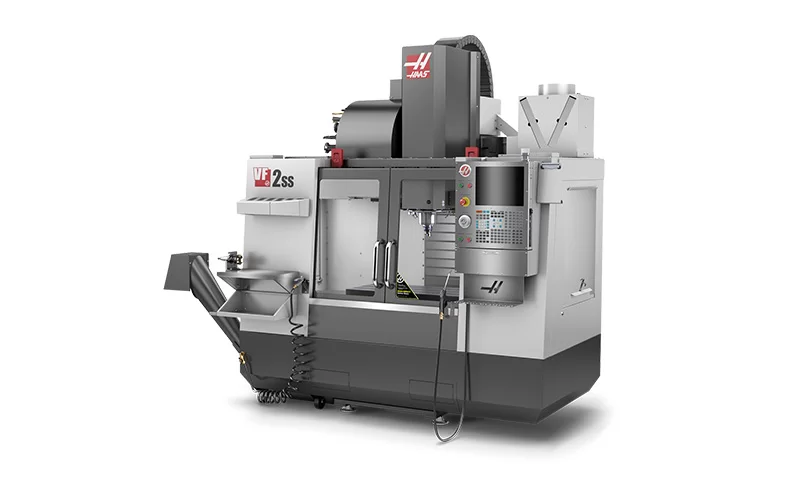

VF-2SS

เครื่องกัดร่วมศูนย์แนวตั้ง Haas VF-2SS เป็นเครื่องกัดที่มีความเร็วสูงพิเศษซึ่งมอบความเร็วสูงในการดำเนินการ มีความเร็วของสปินเดิลสูงและความเร็วที่รวดเร็วเพื่อให้สามารถผลิตปริมาณมากและลดรอบเวลาได้ มีระบบเปลี่ยนเครื่องมืออย่างรวดเร็วที่จำเป็นสำหรับการผลิตที่ต้องการความแม่นยำและความเร็วสูง

เครื่อง Haas VF-2SS มาพร้อมกับคุณสมบัติสปินเดิลขับเคลื่อนโดยตรงแบบอินไลน์ที่มีความเร็วสูงสุดถึง 12,000 รอบต่อนาที ซึ่งเป็นเครื่องมือติดตั้งด้านข้างที่รวดเร็วเป็นพิเศษ คุณสามารถเปลี่ยนเครื่องมือและทำงานได้อย่างรวดเร็วและมีประสิทธิภาพ รุ่น VF-2SS เป็นรุ่น Super-Speed ที่ได้รับความนิยมมากที่สุดของ Haas

ด้วยความเร็วและประสิทธิภาพที่สูง คุณสามารถเพิ่มผลิตภัณฑ์ของคุณและลดรอบเวลาในการผลิต มาลองใช้ Haas VF-2SS Super-Speed เพื่อเพิ่มประสิทธิภาพการผลิตของคุณในวันนี้!

แกนหมุนความเร็วสูง
เร็วเร็ว
เครื่องเปลี่ยนเครื่องมือด้านข้างความเร็วสูง
ผลิตในประเทศสหรัฐอเมริกา





Travels

ระยะเคลื่อนที่ X,Y,Z
: 762 x 406 x 508 มม.

Spindle

กำลังไฟ
: 22.4 กิโลวัตต์
ความเร็วรอบ
: 12,000 รอบ/นาที
แรงบิดสูงสุด
: 122 นิวตันเมตร @2,000 รอบ/นาที
ระบบขับเคลื่อน
: มอเตอร์ขับตรง
เทเปอร์
: CT40 | BT40 | HSK-A63
การหล่อลื่นลูกปืนแบริ่ง
: ลมผสมน้ำมัน
การระบายความร้อน
: น้ำมันหล่อเย็น

Table

กว้าง x ยาว
: 356 x 914 มิลลิเมตร
ความกว้าง T-Slot
: 15.90 – 16.00 มิลลิเมตร
ระยะศูนย์กลาง T-Slot
: 125 มิลลิเมตร
จำนวน T-Slot มาตรฐาน
: 3
น้ำหนักสูงสุดบน Table
: 680 กิโลกรัม (กรณีกระจายน้ำหนักสม่ำเสมอ)

Feedrates

ความเร็วเคลื่อนที่สูงสุดขณะกัดงาน
: 21.2 เมตร/นาที
ความเร็วเคลื่อนที่สูงสุดขณะเดินตัวเปล่า แกน X, Y, Z
: 35.6 เมตร/นาที

Axis Motors

แรงขับสูงสุดของแกน X
: 8,874 นิวตัน
แรงขับสูงสุดของแกน Y
: 8,874 นิวตัน
แรงขับสูงสุดของแกน Z
: 13,723 นิวตัน

Tool Changer

ประเภท
: SMTC
จำนวนทูล
: 30+1 ตำแหน่ง
เส้นผ่าศูนย์กลางโตสุดของทูล
: 64 มิลลิเมตร
น้ำหนักสูงสุดของทูล
: 5.4 กิโลกรัม
Tool-to-Tool (เฉลี่ย)
: 1.8 วินาที
Chip-to-Chip (เฉลี่ย)
: 2.4 วินาที

General

ปริมาตรน้ำมันหล่อเย็น
: 208 ลิตร

Air Requirements

ลมเข้า
: 113 ลิตร/นาที @ 6.9 บาร์
ขนาดท่อลม
: 3/8”
ขนาดข้อต่อลม
: 3/8”
แรงดันลมต่ำสุด
: 5.5 บาร์

Dimensions-Shipping

ขนาดรวม พาเลท
: 2,490 x 2,320 x 2,540 มิลลิเมตร
น้ำหนัก
: 3,539 กิโลกรัม

Electrical Specification

ไฟฟ้า 3 เฟส กำลังต่ำ
: 220 VAC, 70A
ไฟฟ้า 3 เฟส กำลังสูง
: 440 VAC, 35A
