CM-1

การผลิตชิ้นส่วนขนาดเล็กเป็นภารกิจที่มีความท้าทายในการตัดเฉือนที่สำคัญอย่างมากสำหรับร้านขายงานเฉลี่ย ที่ต้องการความถูกต้องและความแม่นยำในระดับเสียงน้อยที่สุดภายในเวลาอันสั้นเพื่อให้ได้ผลิตภัณฑ์ที่มีคุณภาพดี

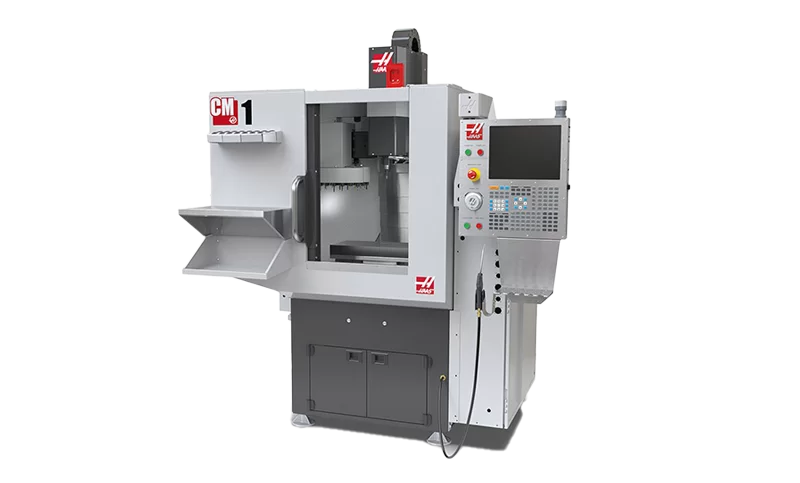

เครื่องจักร CNC ขนาดใหญ่ CM-1 เป็นการแก้ปัญหาที่เหมาะสมสำหรับการผลิตชิ้นส่วนขนาดเล็กที่ต้องการความแม่นยำสูง มีขนาดกะทัดรัดและประหยัดพื้นที่ ด้วยเครื่องจักร CM-1 คุณสามารถผลิตและสร้างรูปแบบขนาดเล็กที่มีความแม่นยำสูงในการทำงาน ทั้งในมิติ 2 มิติและ 3 มิติ ซึ่งมีประโยชน์อย่างมากในอุตสาหกรรมการสื่อสารทางอวกาศและทันตกรรม

หากคุณต้องการข้อมูลเพิ่มเติมหรือสอบถามเกี่ยวกับเครื่องจักร CM-1 ให้คุณติดต่อกับเราที่ Machine-Tech ผู้จัดจำหน่ายเครื่องจักรชั้นนำ โทร 086-0320904

#CNC #CM1 #แมชชีนแทค #machine-tech

ทำงานด้วยกำลังเดียวหรือสามเฟส
รอยเท้าขนาดกะทัดรัด
เครื่องเปลี่ยนเครื่องมือ 20 กระเป๋า
แกนหมุน 30,000 รอบต่อนาที
ผลิตในประเทศสหรัฐอเมริกา




Travels

ระยะเคลื่อนที่ X,Y,Z
: 305 x 254 x 356 มิลลิเมตร

Spindle

กำลังไฟ
: 3.7 กิโลวัตต์
ความเร็วรอบ
: 30,000 รอบ/นาที
แรงบิดสูงสุด
: 10.8 นิวตันเมตร @3,000 รอบ/นาที
ระบบขับเคลื่อน
: สายพานขับตรง
เทเปอร์
: ISO 20
การหล่อลื่นลูกปืน
: ลมผสมน้ำมัน
การระบายอากาศ
: ลม

Table

กว้าง x ยาว
: 254 x 572 มิลลิเมตร
ความกว้าง T-Slot
: 11.13 – 11.18 มิลลิเมตร
ระยะศูนย์กลาง T-Slot
: 86 มิลลิเมตร
จำนวน T-Slot มาตรฐาน
: 3
น้ำหนักสูงสุดบน Table
: 68 กิโลกรัม (กรณีกระจายน้ำหนักสม่ำเสมอ)

Feedrates

ความเร็วสูงสุดขณะกัดงาน
: 12.7 เมตร/นาที
ความเร็วสูงสุดขณะเดินตัวเปล่า แกน X, Y, Z
: 19.2 เมตร/นาที

Axis Motors

แรงขับสูงสุดของแกน X
: 5,111 นิวตัน
แรงขับสูงสุดของแกน Y
: 5,111 นิวตัน
แรงขับสูงสุดของแกน Z
: 5,111 นิวตัน

Tool Changer

ประเภท
: Carousel
จำนวนทูล
: 20 ตำแหน่ง
เส้นผ่าศูนย์กลางสูงสุดของทูล
: 58 มิลลิเมตร
น้ำหนักสูงสุดของทูล
: 2.3 กิโลกรัม
Tool-to-Tool (เฉลี่ย)
: 3.2 วินาที

General

ปริมาตรน้ำมันหล่อเย็น
: 49 ลิตร

Air Requirements

ลมเข้า
: 28 ลิตร/นาที @ 4.8 บาร์
ขนาดท่อลม
: 3/8”
ขนาดข้อต่อลม
: 3/8”
แรงดันลมต่ำสุด
: 5.5 บาร์

Dimensions-Shipping

ขนาดรวม พาเลท
: 1,990 x 1,570 x 2,340 มิลลิเมตร
น้ำหนัก
: 917 กิโลกรัม

Electrical Specification

ไฟฟ้า 1 เฟส
: 220 VAC, 16A
ไฟฟ้า 3 เฟส กำลังต่ำ
: 220 VAC, 12A
