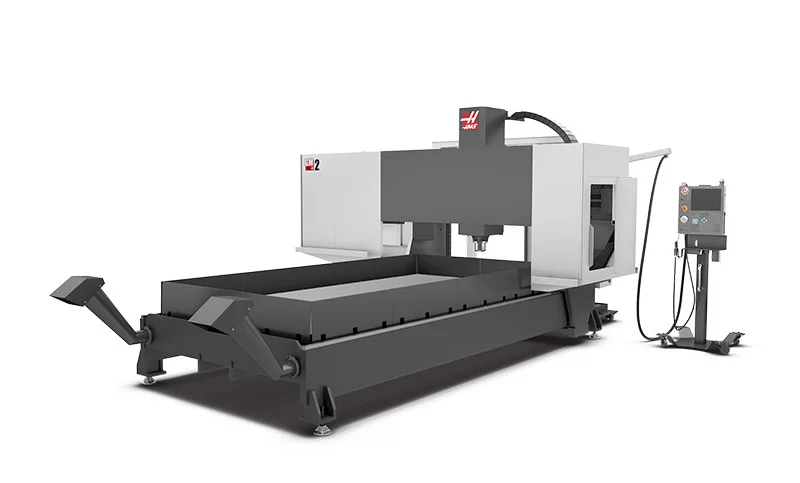

GM-2

"GM-2 เป็นเครื่องมือในโรงงานที่มีการใช้งานที่หนักและออกแบบมาเพื่อการตัดเฉือนส่วนประกอบต่างๆ เช่นเฟรม airframe และแผ่นขนาดใหญ่และยาว นอกจากนี้ยังใช้ในกระบวนการอัดขึ้นรูปและก่อสร้างเหล็กแข็งที่มีความเสถียรมาก

เครื่องมือ GM-2 มาพร้อมแพลตฟอร์มตัดและโต๊ะอลูมิเนียมหนา 1"" เป็นมาตรฐานในการเดินทาง ซึ่งมีไว้สำหรับปกป้องผู้ประกอบการจากชิปและสารหล่อเย็น และรักษาพื้นที่ทำงานให้สะอาด"

หากคุณต้องการข้อมูลเพิ่มเติมหรือสอบถามรายละเอียดเกี่ยวกับเครื่องมือ GM-2 โปรดติดต่อเราที่ Machine-Tech ผู้จัดจำหน่ายเครื่องจักรชั้นนำ โทร 086-0320904

#GM2 #machinetech #machine-tech #เครื่องมือชั้นนำ

แกนหมุนไดรฟ์ไดรฟ์แบบอินไลน์ 40 ตัวที่แข็งแกร่ง
75 "ระหว่างคอลัมน์สำหรับชิ้นส่วนขนาดใหญ่
การก่อสร้างเหล็กแข็ง
ยามเดินทางสำหรับการบรรจุชิปและสารหล่อเย็น
ตารางอลูมิเนียมหนา 1 "
ผลิตในประเทศสหรัฐอเมริกา



Travels

ระยะเคลื่อนที่ X,Y,Z
: 3,683 x 2,223 x 559 มิลลิเมตร

Spindle

กำลังไฟ
: 22.4 กิโลวัตต์
ความเร็วรอบ
: 8,100 รอบ/นาที
แรงบิดสูงสุด
: 122 นิวตันเมตร @2,000 รอบ/นาที
ระบบขับเคลื่อน
: มอเตอร์ขับตรง
เทเปอร์
: CT40 | BT40
การหล่อลื่นลูกปืนแบริ่ง
: ลมผสมน้ำมัน
การระบายอากาศ
: น้ำมันหล่อเย็น

Table

กว้าง x ยาว
: 1,829 x 3,658 มิลลิเมตร
ความหนาโต๊ะงาน
: 25 มิลลิเมตร
น้ำหนักสูงสุดบนโต๊ะงาน
: 2,722 กิโลกรัม

Feedrates

ความเร็วสูงสุดขณะกัดงาน
: 12.0 เมตร/นาที
ความเร็วสูงสุดขณะเดินตัวเปล่า แกน X
: 12.0 เมตร/นาที
ความเร็วสูงสุดขณะเดินตัวเปล่า แกน Y
: 48.0 เมตร/นาที
ความเร็วสูงสุดขณะเดินตัวเปล่า แกน Z
: 30.0 เมตร/นาที

Axis Motors

แรงขับสูงสุดของแกน X
: 20,017 นิวตัน
แรงขับสูงสุดของแกน Y
: 7,340 นิวตัน
แรงขับสูงสุดของแกน Z
: 8,896 นิวตัน

Tool Changer

ประเภท
: SMTC Side mount tool changer
จำนวนทูล
: 30+1 ตำแหน่ง
เส้นผ่าศูนย์กลางสูงสุดของทูล
: 64 มิลลิเมตร
น้ำหนักสูงสุดของทูล
: 5.4 กิโลกรัม

General

ปริมาตรน้ำมันหล่อเย็น
: 360 ลิตร

Air Requirements

ลมเข้า
: 113 ลิตร/นาที @ 6.9 บาร์

Dimensions-Shipping

ขนาดรวม พาเลท
: 5,740 x 3,890 x 3,230 มิลลิเมตร
น้ำหนัก
: 9,190 กิโลกรัม

Electrical Specification

ไฟฟ้า 3 เฟส กำลังต่ำ
: 220 VAC, 70A
ไฟฟ้า 3 เฟส กำลังสูง
: 440 VAC, 35A
