VM-2

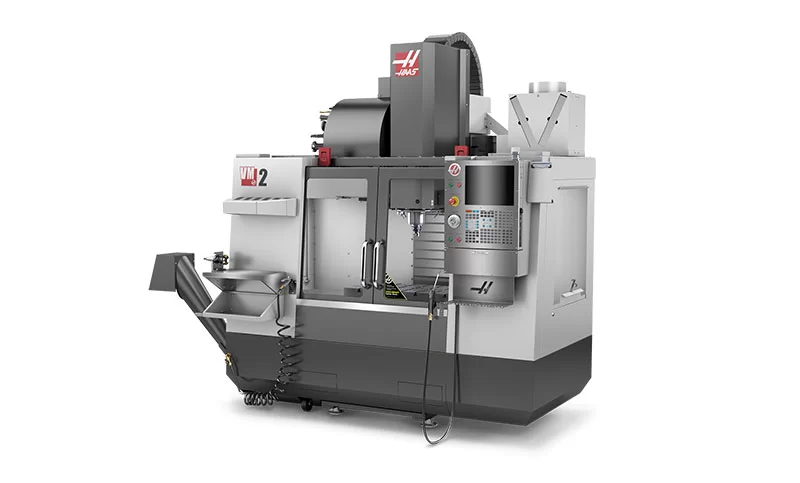

เครื่อง Haas VM Series เป็น VMC (Vertical Machining Center) ที่มีประสิทธิภาพสูง โดยมีความแม่นยำ ความแข็งแกร่ง และความเสถียรทางความร้อนที่จำเป็นสำหรับการทำแม่พิมพ์ เครื่องมือ และงานตามและอุตสาหกรรมที่ต้องการความแม่นยำสูง แต่ละเครื่องมีคุณสมบัติ Cube Work เพื่อให้สามารถทำงานได้หลากหลาย โดยรวมถึงการควบคุมความเร็วสูงโดยใช้ระบบ HAAS ด้วยรูปลักษณ์เต็มรูปแบบ ซึ่งยังมาพร้อมกับตัวเปลี่ยนเครื่องมือด้านข้างและเครื่องหล่อเย็นที่ตั้งโปรแกรมได้ ซึ่งยังรวมถึงหัวฉีดปืนลมอัตโนมัติและคุณสมบัติอื่นๆ อีกมากมาย

หากคุณต้องการข้อมูลเพิ่มเติมหรือสอบถามรายละเอียดเกี่ยวกับเครื่อง Haas VM Series โปรดติดต่อเราที่ Machine-Tech ผู้จัดจำหน่ายเครื่องจักรชั้นนำ โทร 086-0320904

#HAAS #machinetech #machine-tech #VM #VMC

แกนหมุนโดยตรงไดรฟ์
เครื่องเปลี่ยนเครื่องมือด้านข้าง
ตารางมัลติ
ซอฟต์แวร์การตัดเฉือนความเร็วสูง
ผลิตในประเทศสหรัฐอเมริกา




Travels

ระยะเคลื่อนที่ X,Y,Z
: 762 x 508 x 508 มม.

Spindle

กำลังไฟ
: 22.4 กิโลวัตต์
ความเร็วรอบ
: 12,000 รอบ/นาที
แรงบิดสูงสุด
: 122 นิวตันเมตร @2,000 รอบ/นาที
ระบบขับเคลื่อน
: มอเตอร์ขับตรง
เทเปอร์
: CT50 | BT50 | HSK-A63

Table

กว้าง x ยาว
: 457 x 914 มิลลิเมตร
ความกว้าง T-Slot
: 15.90-16.00 มิลลิเมตร
ระยะศูนย์กลาง T-Slot
: 111 มิลลิเมตร
จำนวน T-Slot มาตรฐาน
: แกน Y มี 7 slot และแกน X มี 3 slot
น้ำหนักสูงสุดบน Table
: 1,361 กิโลกรัม (กรณีกระจายน้ำหนักสม่ำเสมอ)

Feedrates

ความเร็วสูงสุดขณะกัดงาน
: 12.7 เมตร/นาที
ความเร็วสูงสุดขณะเดินตัวเปล่า แกน X, Y, Z
: 18.0 เมตร/นาที

Axis Motors

แรงขับสูงสุดของแกน X
: 15,124 นิวตัน
แรงขับสูงสุดของแกน Y
: 15,124 นิวตัน
แรงขับสูงสุดของแกน Z
: 24,910 นิวตัน

Tool Changer

ประเภท
: SMTC Side mount tool changer
จำนวนทูล
: 30+1
เส้นผ่าศูนย์กลางสูงสุดของทูล
: 64 มิลลิเมตร
น้ำหนักสูงสุดของทูล
: 5.4 กิโลกรัม
Tool-to-Tool (เฉลี่ย)
: 2.8 วินาที
Chip-to-Chip (เฉลี่ย)
: 3.6 วินาที

General

ปริมาตรน้ำมันหล่อเย็น
: 208 ลิตร

Air Requirements

ลมเข้า
: 113 ลิตร/นาที @ 6.9 บาร์
ขนาดท่อลม
: 3/8”
ขนาดข้อต่อลม
: 3/8”
แรงดันลมต่ำสุด
: 5.5 บาร์

Dimensions-Shipping

ขนาดรวม พาเลท
: 2,540 x 2,330 x 2,570 มิลลิเมตร
น้ำหนัก
: 4,264 กิโลกรัม

Electrical Specification

ไฟฟ้า 3 เฟส กำลังต่ำ
: 220 VAC, 70A
ไฟฟ้า 3 เฟส กำลังสูง
: 440 VAC, 35A
