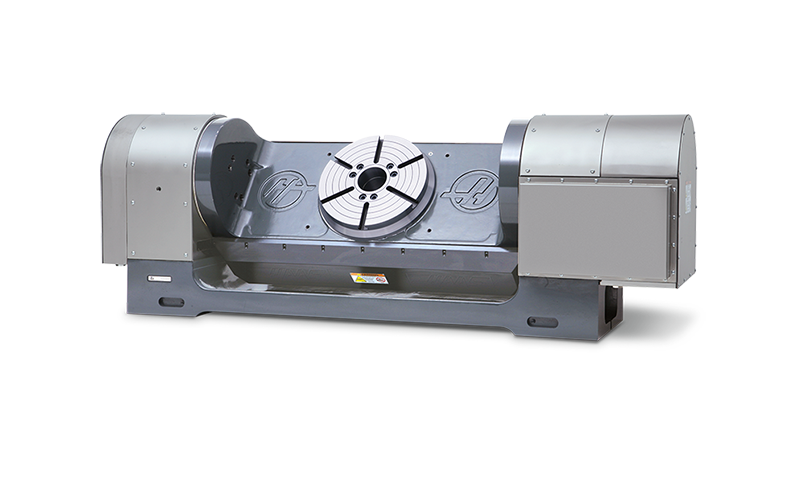

TRT310

TR310 เป็นโต๊ะหมุนแกนคู่ที่ให้ความแข็งแรงสูงสุดและประสิทธิภาพที่แม่นยำสำหรับการเจียระไนแกน 3+2 และ 5 แกนเต็มสำหรับชิ้นงานขนาดกลางถึงใหญ่ การตอบสนองของเกจ บนแกน A (แกนเอียง) ที่มีการตรวจวัดพิกัดเพิ่มขึ้นเพิ่มความแม่นยำในการตำแหน่งและการทำซ้ำ TR310 เหมาะสำหรับเครื่อง VF-6 และเครื่อง VF Series ขนาดใหญ่กว่า (แนะนำให้เลือกตัวเลือกการล้างแกน Z ที่มีขนาดใหญ่เพิ่มเติม)

หมายเหตุ: ต้องใช้เครื่อง Haas mill ที่มีการขับเคลื่อนแกนที่ 4 และ 5 และเวอร์ชั่นซอฟต์แวร์ NGC 100.19.000.1100 หรือใหม่กว่าสำหรับการทำงานแกนที่ 4 และ 5 เต็มรูปแบบ

เพิ่มความสามารถในแกนที่ 4 และ 5 ให้กับเครื่องของคุณ
การเชื่อมต่อแบบเสียบและใช้งานง่ายกับเครื่อง Haas
ประสิทธิภาพและความสามารถชั้นนำในอุตสาหกรรม
ออกแบบทนทานและทนทาน

Platter

Platter Diameter
: 310 mm
Max Weight on Platter
: 227.0 kg
Part Swing Max
: 787 mm
Number of Std T-Slots
: 6 @ 60°

Spindle - A (tilt)

Max Speed
: 50 °/sec
Max Torque
: 407 Nm
Backlash
: 30 arc-sec
Gear Ratio
: 72:01:00
Timing
: 3:1
Brake Torque @ 100 psi/6.9 bar
: 1356 Nm

Spindle - B (rotary)

Max Speed
: 50 °/sec
Max Torque
: 407 Nm
Runout Max
: 0.025 mm
Backlash
: 30 arc-sec
Gear Ratio
: 72:01:00
Timing
: 3:1
Brake Torque @ 100 psi/6.9 bar
: 678 Nm

Indexing - A (tilt)

Max Rotation/Step
: ± 120 °
Resolution
: 0.001 °
Accuracy (±)
: ± 15 arc-sec
Repeatability
: 10 arc-sec

Indexing - B (rotary)

Max Rotation/Step (with rotary control)
: 999.999 °
Resolution
: 0.001 °
Repeatability
: 10 arc-sec

General

Operating Temp (max ambient)
: 38 °C

Air Requirements

Air Pressure Max
: 10.3 bar

Dimensions - Shipping

Export Crate
: 178 cm x 77 cm x 87 cm
Weight
: 955.0 kg
