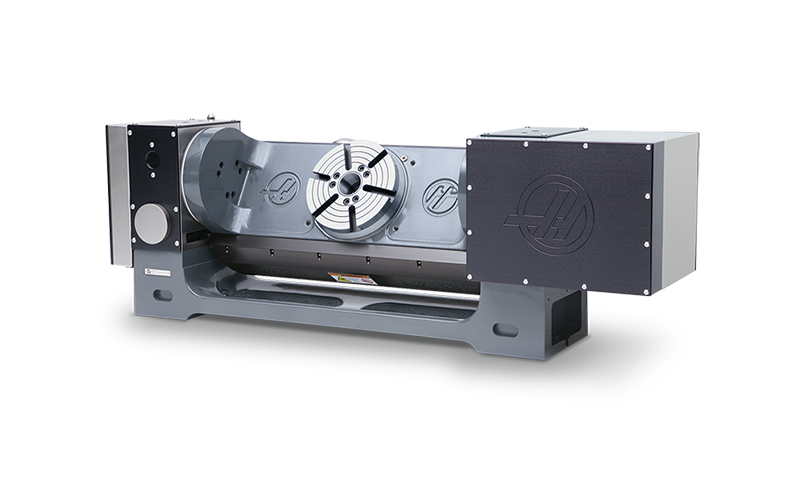

เพิ่มความสามารถในแกนที่ 4 และ 5 ให้กับเครื่องของคุณ
การเชื่อมต่อแบบเสียบและใช้งานง่ายกับเครื่อง Haas
ประสิทธิภาพและความสามารถชั้นนำในอุตสาหกรรม
ออกแบบทนทานและทนทาน
การเชื่อมต่อแบบเสียบและใช้งานง่ายกับเครื่อง Haas
ประสิทธิภาพและความสามารถชั้นนำในอุตสาหกรรม
ออกแบบทนทานและทนทาน
Platter
Platter Diameter
: 210 mm
Max Weight on Platter
: 91.0 kg
Part Swing Max
: 597 mm
Number of Std T-Slots
: 6 @ 60°
Spindle - A (tilt)
Max Speed
: 60 °/sec
Max Torque
: 407 Nm
Backlash
: 30 arc-sec
Gear Ratio
: 90:01:00
Timing
: 2:1
Brake Torque @ 100 psi/6.9 bar
: 542 Nm
Spindle - B (rotary)
Max Speed
: 60 °/sec
Max Torque
: 285 Nm
Runout Max
: 0.013 mm
Backlash
: 30 arc-sec
Gear Ratio
: 90:01:00
Timing
: 2:1
Brake Torque @ 100 psi/6.9 bar
: 271 Nm
Indexing - A (tilt)
Max Rotation/Step
: ± 120 °
Resolution
: 0.001 °
Accuracy (±)
: ± 15 arc-sec
Repeatability
: 10 arc-sec
Indexing - B (rotary)
Max Rotation/Step (with rotary control)
: 999.999 °
Resolution
: 0.001 °
Repeatability
: 10 arc-sec
General
Operating Temp (max ambient)
: 38 °C
Air Requirements
Air Pressure Max
: 10.3 bar
Dimensions - Shipping
Export Crate
: 148 cm x 59 cm x 69 cm
Weight
: 367.4 kg
