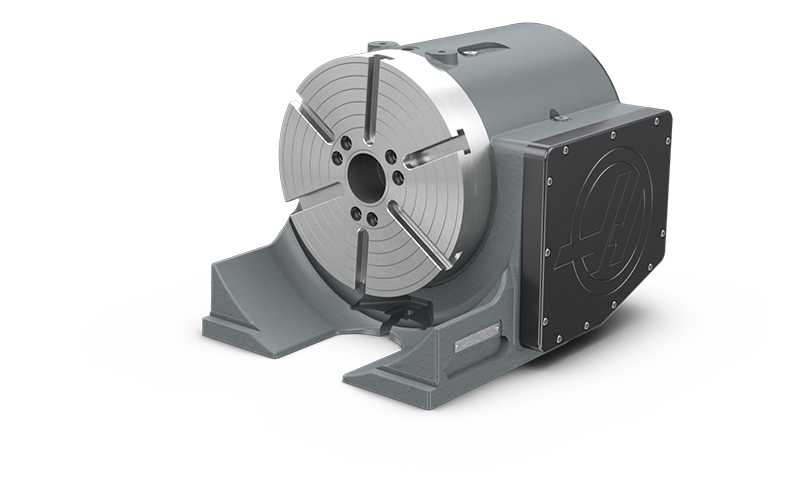

TH240

แสดงความคมชัดของรูตารางกับ TH Series จาก Haas เป็นรุ่นที่มีคุณสมบัติและประโยชน์เดียวกับรุ่นมาตรฐาน HRT Series แต่มาพร้อมดีไซน์เครื่องห่อพับที่สะดวกสบายและตัวเลือกในการติดตั้งที่หลากหลาย ซึ่งช่วยให้คุณสามารถใช้รูตารางที่เล็กกระจายพื้นที่ทำงานมากขึ้น และอาจแขวนระบบรูตารางได้บนขอบโต๊ะเพื่อปลดปล่อยพื้นที่เพิ่มเติม

หมายเหตุ: ต้องใช้เครื่อง Haas รุ่นมิลล์ที่มีการขับเคลื่อนแกนที่ 4 และซอฟต์แวร์ NGC เวอร์ชัน 100.19.000.1100 หรือใหม่กว่าเพื่อให้รองรับการทำงานแกนที่ 4 อย่างเต็มรูปแบบ การทำงานอิสระต้องใช้กล่องควบคุมรูตาราง Haas ที่ส่งออกหลังวันที่ 10 พฤศจิกายน พ.ศ. 2564 ขึ้นไป ซอฟต์แวร์เวอร์ชัน 26.32 หรือใหม่กว่า

#Haas #THSeries #rotarytable #เครื่องจักรอุตสาหกรรม #แมชชีนแทค #machine-tech

ติดต่อเพื่อรับข้อมูลเพิ่มเติมและสอบถามรายละเอียดเพิ่มเติม
โทร. 086-0320904 หรือ Line: @machinetech หรือคลิ๊ก https://lin.ee/5VowU9U

ขอใบเสนอราคา

รอยเท้าขนาดกะทัดรัดพร้อมตัวเลือกการติดตั้งอเนกประสงค์
เส้นผ่านศูนย์กลาง 2.0 "(50.8 มม.) ผ่านหลุม
มีตัวเลือกโบลต์รูปแบบและจาน A1-6
เพิ่มความสามารถ 4 แกนลงในเครื่องของคุณ
การเชื่อมต่อแบบปลั๊กและเล่นได้ง่ายกับเครื่อง Haas
ผลิตในประเทศสหรัฐอเมริกา

Platter

Platter Diameter

: 240 mm

Max Weight on Platter (w/support)

: 74.8 kg

Max Weight on Platter (unsupported)

: 37.4 kg

Part Swing Max

: 305 mm

Number of Std T-Slots

: 6 @ 60°

Spindle

Max Speed

: 100 °/sec

Max Torque

: 285 Nm

Runout Max

: 0.013 mm

Center Height

: 175.00 mm

Through-Bore Diameter

: 50.800 mm

Backlash

: 30 arc-sec

Brake Torque @ 100 psi/6.9 bar

: 271 Nm

Gear Ratio

: 90:01:00

Timing

: 2:1

Indexing

Accuracy (±)

: ± 15 arc-sec

Repeatability

: 10 arc-sec

Resolution

: 0.001 °

Max Rotation/Step (with rotary control)

: 999.999 °

General

Power Requirement

: 115 VAC ± 10% @ 15 A

Operating Temp (max ambient)

: 38 °C

Air Requirements

Air Pressure Max

: 10.3 bar

Dimensions - Shipping

Export Crate

: 53 cm x 56 cm x 51 cm

Weight

: 120.0 kg
