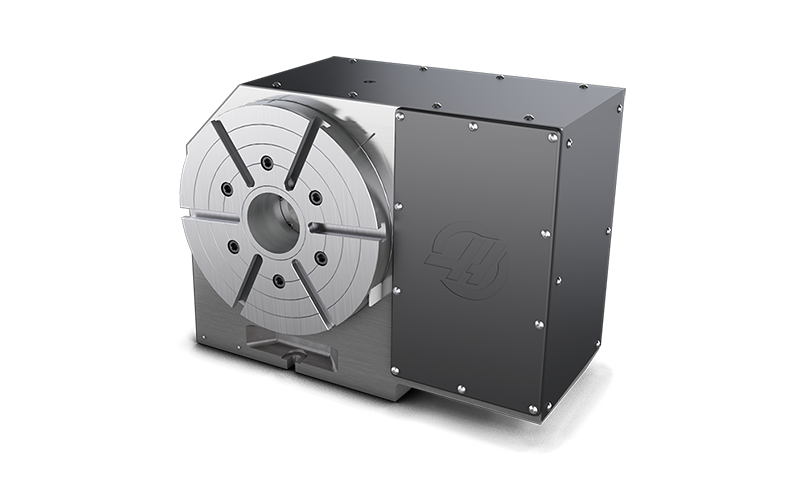

HRT310SS

ตารางโรตารี่ความเร็วสูง HRT310SS ของเราใช้ระบบไดรฟ์ cycloidal ที่เหมาะสำหรับการใช้งานที่หนักและต้องการความเร็วในการจัดทำดัชนีสูงสุดที่ 240 °ต่อวินาที ซึ่งสูงกว่าความเร็วสามเท่าของรุ่นมาตรฐาน HRT310 ของเรา โดยมีขนาดกะทัดรัดและเหมาะสำหรับการใช้งานร่วมกับ VF-3SS และเครื่อง Haas อื่น ๆ ความเร็วสูงทำให้เป็นส่วนประกอบที่สมบูรณ์แบบสำหรับการใช้งานกับเครื่อง VF-3SS และเครื่อง Haas อื่น ๆ

โปรดทราบว่าในการใช้งานตารางโรตารี่ความเร็วสูง HRT310SS จะต้องใช้โรงสี Haas พร้อมซอฟต์แวร์ไดรฟ์แกน 4 และซอฟต์แวร์ NGC เวอร์ชัน 100.19.000.1100 หรือสำหรับการดำเนินการเต็มแกนเต็มรูปแบบ และสำหรับการทำงานแบบสแตนด์อโลนต้องใช้กล่องควบคุมโรตารี่ Haas ที่จัดส่งหลังวันที่ 10 พฤศจิกายน 2564 พร้อมซอฟต์แวร์เวอร์ชัน 26.32 หรือใหม่กว่า โปรดทราบว่าระบบนี้ไม่สามารถใช้งานได้กับเครื่อง CHC เนื่องจากไม่รองรับไดรฟ์เกียร์ไซ

ขอใบเสนอราคา

เพิ่มความสามารถ 4 แกนลงในเครื่องของคุณ
การจัดทำดัชนีความเร็วสูง 240 °/วินาที
ระบบไดรฟ์ไซโคลอยด์ที่ใช้งานหนัก
การเชื่อมต่อแบบปลั๊กและเล่นได้ง่ายกับเครื่อง Haas
ประสิทธิภาพและความสามารถชั้นนำของอุตสาหกรรม
ผลิตในประเทศสหรัฐอเมริกา

Platter

Platter Diameter

: 310 mm

Max Weight on Platter (w/support)

: 197.3 kg

Max Weight on Platter (unsupported)

: 98.7 kg

Number of Std T-Slots

: 6 @ 60°

Spindle

Max Speed

: 240 °/sec

Max Torque

: 542 Nm

Runout Max

: 0.025 mm

Center Height

: 228.60 mm

Pilot Bore Diameter

: 82.550 mm

Through-Bore Diameter

: 59.055 mm

Backlash

: 30 arc-sec

Brake Torque @ 100 psi/6.9 bar

: 1270 Nm

Gear Ratio

: 36.75:1

Timing

: 2:1

Indexing

Accuracy (±)

: ± 30 arc-sec

Repeatability

: 10 arc-sec

Resolution

: 0.001 °

Max Rotation/Step (with rotary control)

: 999.999 °

General

Power Requirement

: 115 VAC ± 10% @ 15 A

Operating Temp (max ambient)

: 38 °C

Air Requirements

Air Pressure Max

: 10.3 bar

Dimensions - Shipping

Export Pallet

: 65 cm x 70 cm x 66 cm

Weight

: 200.0 kg
