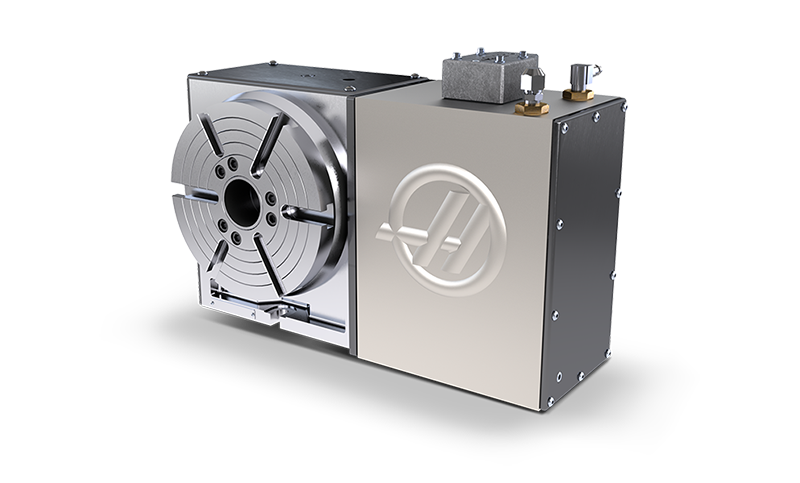

HRT310

ตารางโรตารี่ HRTA6 เป็นตารางโรตารี่แกนเดียวที่เป็นตัวเลือกรุ่น HRT210 มีจมูกแกนหมุนแบบ A1-6 แทนแผ่นรอง T-slot ซึ่งช่วยให้ chucks, faceplates และ collet chucks สามารถติดตั้งโดยตรงลงบนจมูกแกนหมุนได้อย่างง่ายดาย นอกจากนี้ยังมีตัวเลือกเพิ่มเติมเช่น collet นิวเมติกที่สามารถใช้งานได้หลากหลาย

โปรดทราบว่าต้องใช้ Haas พร้อมไดรฟ์แกน 4 และซอฟต์แวร์ NGC เวอร์ชัน 100.19.000.1100 หรือใหม่กว่าสำหรับการดำเนินการเต็มแกนเต็มรูปแบบ และสำหรับการทำงานแบบสแตนด์อโลนต้องใช้กล่องควบคุมโรตารี่ HAAS ที่จัดส่งหลังวันที่ 10 พฤศจิกายน 2564 พร้อมซอฟต์แวร์เวอร์ชัน 26.32 หรือใหม่กว่า

ขอใบเสนอราคา

เพิ่มความสามารถ 4 แกนลงในเครื่องของคุณ
การเชื่อมต่อแบบปลั๊กและเล่นได้ง่ายกับเครื่อง Haas
ประสิทธิภาพและความสามารถชั้นนำของอุตสาหกรรม
การออกแบบที่ใช้งานหนัก
ผลิตในประเทศสหรัฐอเมริกา

Platter

Platter Diameter

: 310 mm

Max Weight on Platter (w/support)

: 197.3 kg

Max Weight on Platter (unsupported)

: 98.7 kg

Number of Std T-Slots

: 6 @ 60°

Spindle

Max Speed

: 75 °/sec

Max Torque

: 407 Nm

Runout Max

: 0.025 mm

Center Height

: 228.60 mm

Backlash

: 30 arc-sec

Brake Torque @ 100 psi/6.9 bar

: 678 Nm

Gear Ratio

: 72:01:00

Timing

: 2:1

Indexing

Accuracy (±)

: ± 15 arc-sec

Repeatability

: 10 arc-sec

Resolution

: 0.001 °

Worm Gear Dia

: 235 mm

Max Rotation/Step (with rotary control)

: 999.999 °

General

Power Requirement

: 115 VAC ± 10% @ 15 A

Operating Temp (max ambient)

: 38 °C

Air Requirements

Air Pressure Max

: 10.3 bar

Dimensions - Shipping

Export Crate

: 82 cm x 42 cm x 69 cm

Weight

: 232.0 kg
