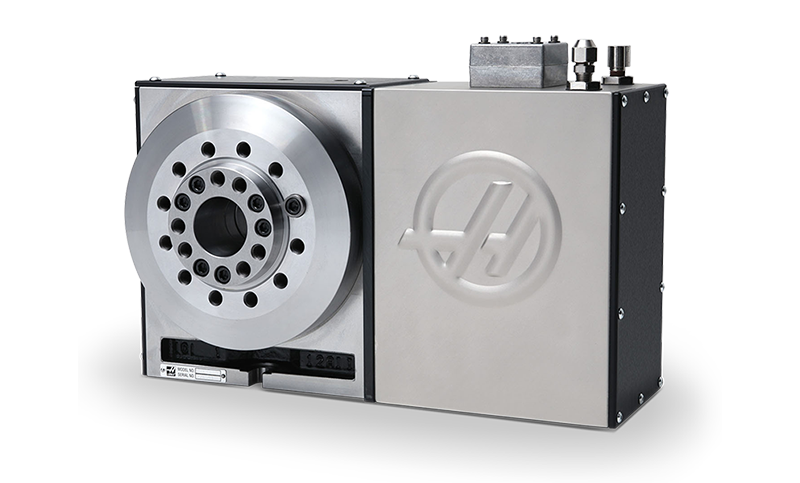

HRTA6

ตารางโรตารี่แกนเดียว HRTA6 เป็นรุ่นที่ได้รับแรงบิดและความแม่นยำจากรุ่น HRT210 โดยมีจมูกแกนหมุนแบบ A1-6 แทนแผ่นรอง T-slot ซึ่งช่วยให้ chucks, faceplates, และ collet chucks สามารถเชื่อมต่อโดยตรงกับจมูกแกนหมุนได้อย่างง่ายดาย นอกจากนี้ยังมีตัวเลือกในการเพิ่ม collet นิวเมติกเพื่อความหลากหลายในการทำงาน

โปรดทราบว่าในการใช้งานตารางโรตารี่แกนเดียว HRTA6 จะต้องใช้โรงสี Haas พร้อมไดรฟ์แกน 4 และซอฟต์แวร์ NGC เวอร์ชัน 100.19.000.1100 หรือใหม่กว่าสำหรับการดำเนินการเต็มแกนเต็มรูปแบบ และสำหรับการทำงานแบบสแตนด์อโลนต้องใช้กล่องควบคุมโรตารี่ Haas ที่จัดส่งหลังวันที่ 10 พฤศจิกายน 2564 พร้อมซอฟต์แวร์เวอร์ชัน 26.32 หรือใหม่กว่า

ขอใบเสนอราคา

เพิ่มความสามารถ 4 แกนลงในเครื่องของคุณ
การเชื่อมต่อแบบปลั๊กและเล่นได้ง่ายกับเครื่อง Haas
ประสิทธิภาพและความสามารถชั้นนำของอุตสาหกรรม
A6 chucks, faceplates และ collet chucks bolt โดยตรงไปยังจมูกแกนหมุน
ผลิตในประเทศสหรัฐอเมริกา

Platter

Max Weight on Platter (w/support)

: 74.8 kg

Max Weight on Platter (unsupported)

: 37.4 kg

Spindle

Max Speed

: 100 °/sec

Max Torque

: 285 Nm

Runout Max

: 0.013 mm

Center Height

: 152.40 mm

Backlash

: 30 arc-sec

Brake Torque @ 100 psi/6.9 bar

: 271 Nm

Gear Ratio

: 90:01:00

Timing

: 2:1

Tooling

: A1-6 Spindle

Indexing

Accuracy (±)

: ± 15 arc-sec

Repeatability

: 10 arc-sec

Resolution

: 0.001 °

Worm Gear Dia

: 160 mm

Max Rotation/Step (with rotary control)

: 999.999 °

General

Power Requirement

: 115 VAC ± 10% @ 15 A

Operating Temp (max ambient)

: 38 °C

Air Requirements

Air Pressure Max

: 10.3 bar

Dimensions - Shipping

Export Crate

: 69 cm x 54 cm x 54 cm

Weight

: 96.0 kg
