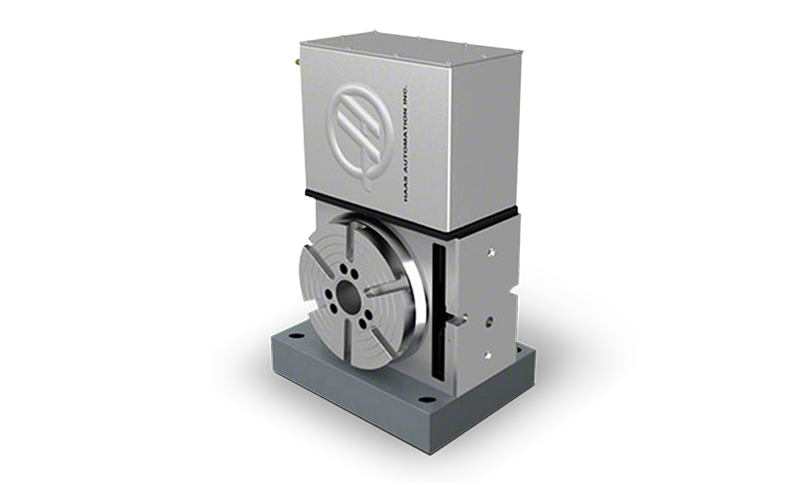

HRT210M

เมื่อคุณต้องการความทนทานและความแข็งแกร่งในการจับชิ้นงานขนาดกลางถึงขนาดใหญ่หรือตัวจับชิ้นงาน เครื่องหมุนรอบแบบ T-slot ในชุด HRT Series คือคำตอบที่เหมาะสมที่สุด #Haas #CNC_Machining #rotarytables #HRTSeries

ชุดตารางหมุนที่ทนทานและแข็งแกร่งนี้สามารถติดตั้งแนวตั้งหรือแนวนอนเพิ่มความหลากหลายในการใช้งาน #machine-tech มาพร้อมช่อง T-slot แบบแม่นยำ 6 ช่อง ทำให้สามารถยึดหมุนเห็นง่ายด้วยความแน่นอนและพร้อมใช้งานกับตัวจับและเครื่องมืออื่นๆ ผ่านช่องเหล่านี้ได้อย่างสะดวกสบาย และเนื่องจากมีรูพร้อมสำหรับการฟีดแท่งและการวางตำแหน่งตัวจับที่เฉพาะเจาะจง ทำให้เหมาะสำหรับงานที่ต้องการการตำแหน่งที่แน่นอนในชิ้นงาน

HRT210M ออกแบบมาให้เหมาะกับการใช้งานในท่าตั้งตรง และมาพร้อมบล็อกเสริมและสายแก้วพิเศษในชุดอุปกรณ์

หมายเหตุ: สำหรับการใช้งานร่วมกับเครื่องโมกของ Haas ที่มีการขับเคลื่อนแกนที่ 4 และเวอร์ชันซอฟต์แวร์ NGC เวอร์ชัน 100.19.000.1100 หรือใหม่กว่า จำเป็นต้องมีการติดตั้งเพื่อให้เครื่องหมุนทำงานในแกนที่ 4 อย่างเต็มที่ การใช้งานเพียงอย่างเดียวก็ต้องใช้กล่องควบคุมหมุนของ Haas ที่ส่งมาหลังจาก 10 พฤศจิกายน 2564 เป็นต้นไป และต้องมีซอฟต์แวร์เวอร์ชัน 26.32 หรือใหม่กว่า

สอบถามข้อมูลเพิ่มเติมเกี่ยวกับ HRT Series หรือสินค้าคุณภาพอื่นๆ ของเราที่เบอร์ 086-0320904 หรือติดต่อ Line: @machinetech หรือคลิ๊ก https://lin.ee/5VowU9U เพื่อรับความช่วยเหลือและรายละเอียดเพิ่มเติม

#Haas #CNC_Machining #rotarytables #HRTSeries #machine-tech #ขอบคุณที่ใช้บริการเรา

ขอใบเสนอราคา

เพิ่มความสามารถ 4 แกนลงในเครื่องของคุณ
การเชื่อมต่อแบบปลั๊กและเล่นได้ง่ายกับเครื่อง Haas
ประสิทธิภาพและความสามารถชั้นนำของอุตสาหกรรม
การออกแบบที่ใช้งานหนัก
ผลิตในประเทศสหรัฐอเมริกา

Platter

Platter Diameter

: 210 mm

Number of Std T-Slots

: 6 @ 60°

Spindle

Max Speed

: 100 °/sec

Max Torque

: 285 Nm

Runout Max

: 0.013 mm

Center Height

: 177.80 mm

Backlash

: 30 arc-sec

Brake Torque @ 100 psi/6.9 bar

: 271 Nm

Gear Ratio

: 90:01:00

Timing

: 2:1

Indexing

Accuracy (±)

: ± 15 arc-sec

Repeatability

: 10 arc-sec

Resolution

: 0.001 °

Worm Gear Dia

: 160 mm

Max Rotation/Step (with rotary control)

: 999.999 °

General

Power Requirement

: 115 VAC ± 10% @ 15 A

Operating Temp (max ambient)

: 38 °C

Air Requirements

Air Pressure Max

: 10.3 bar

Dimensions - Shipping

Export Crate

: 69 cm x 54 cm x 54 cm

Weight

: 89.0 kg
