HRTA5

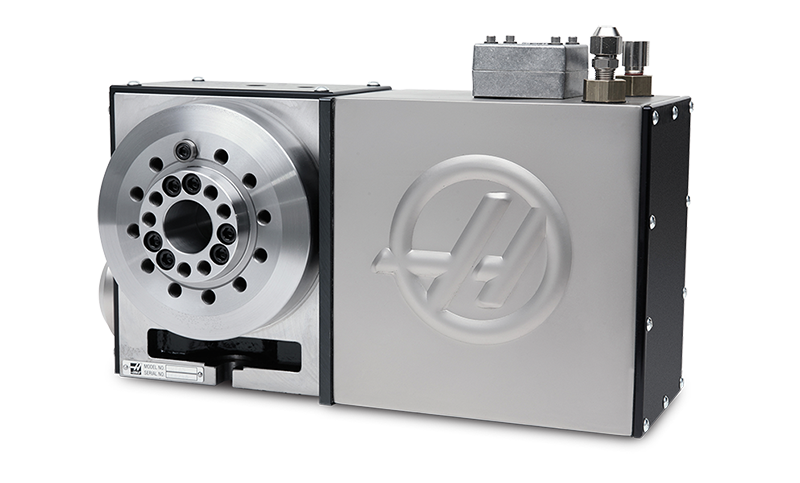

HRTA5 เป็นตัวโต๊ะหมุนแกนเดี่ยวที่มาจากรุ่น HRT160 มีหน้ามุม A1-5 แทนที่จะเป็น T-slot platter ซึ่งช่วยให้เครื่องมือ A5 chucks สามารถติดตั้งโดยตรงบนหน้ามุมหมุนของตัวโต๊ะ รุ่นนี้ไม่มี drawtube ให้ใช้งาน

หมายเหตุ: ต้องใช้เครื่อง Haas mill ที่มีการขับเคลื่อนแกนที่ 4 และเวอร์ชันซอฟต์แวร์ NGC เวอร์ชัน 100.19.000.1100 หรือใหม่กว่าเพื่อให้การทำงานในแกนที่ 4 เต็มรูปแบบ การทำงานแยกตัวต้องใช้กล่องควบคุม Haas rotary ที่จัดส่งหลังจาก 10 พฤศจิกายน 2021 โดยมีซอฟต์แวร์เวอร์ชัน 26.32 หรือใหม่กว่า

#HRTA5 #Haas #CNC_Machining #แมชชีนแทค #machine-tech

ต้องการข้อมูลเพิ่มเติมหรือสอบถามเพิ่มเติมเกี่ยวกับ HRTA5 ติดต่อเราที่ 086-0320904 (แมชชีนแทคหรือ machine-tech) และติดตามความเคลื่อนไหวของเราได้ที่แฮชแท็ก #HRTA5 #Haas #CNC_Machining #แมชชีนแทค #machine-tech หรือโทร. 086-0320904

CTA: คลิ๊กเพื่อติดต่อเพิ่มเติม! #HRTA5 #Haas #CNC_Machining #แมชชีนแทค #machine-tech

ขอใบเสนอราคา

เพิ่มความสามารถ 4 แกนลงในเครื่องของคุณ
การเชื่อมต่อแบบปลั๊กและเล่นได้ง่ายกับเครื่อง Haas
ประสิทธิภาพและความสามารถชั้นนำของอุตสาหกรรม
A5 Chucks Bolt โดยตรงไปยังจมูกแกนหมุน
ผลิตในประเทศสหรัฐอเมริกา

Platter

Max Weight on Platter (w/support)

: 40.8 kg

Max Weight on Platter (unsupported)

: 20.4 kg

Spindle

Max Speed

: 130 °/sec

Max Torque

: 203 Nm

Runout Max

: 0.013 mm

Center Height

: 127.00 mm

Backlash

: 30 arc-sec

Brake Torque @ 100 psi/6.9 bar

: 136 Nm

Gear Ratio

: 63:01:00

Timing

: 2:1

Tooling

: A1-5 Spindle

Indexing

Accuracy (±)

: ± 15 arc-sec

Repeatability

: 10 arc-sec

Resolution

: 0.001 °

Worm Gear Dia

: 119 mm

Max Rotation/Step (with rotary control)

: 999.999 °

General

Power Requirement

: 115 VAC ± 10% @ 15 A

Operating Temp (max ambient)

: 38 °C

Air Requirements

Air Pressure Max

: 10.3 bar

Dimensions - Shipping

Export Crate

: 69 cm x 54 cm x 54 cm

Weight

: 66.0 kg
