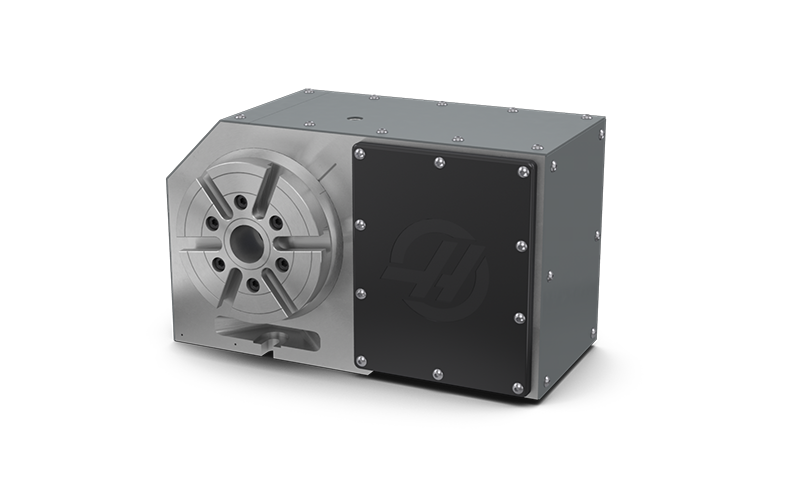

HRT160SS

HRT160SS เป็นโต๊ะหมุนไดรฟ์ซิโคลยด์ความเร็วสูงที่ให้ความเร็วสูงสุดถึง 500° ต่อวินาที - เกือบสี่เท่าความเร็วของ HRT160 มาตรฐาน ขนาดกะทัดรัดและความเร็วสูงของ HRT160SS ทำให้เป็นส่วนเสริมที่เหมาะสมสำหรับ Haas DT-1 Drill/Tap Center และเครื่อง Haas ที่ความเร็วสูง ระบบขับเคลื่อนหมุนซิโคลยด์ให้ความเร็ว ความแม่นยำ และความทนทานที่ดี หมายเหตุ: ต้องใช้เครื่อง Haas mill ที่มีการขับเคลื่อนแกนที่ 4 และเวอร์ชันซอฟต์แวร์ NGC 100.19.000.1100 หรือใหม่กว่าสำหรับการทำงานแกนที่ 4 เต็มรูปแบบ การทำงานแบบแยกตัวต้องใช้กล่องควบคุมหมุน Haas ที่จัดส่งหลังจากวันที่ 10 พฤศจิกายน พ.ศ. 2564 พร้อมซอฟต์แวร์เวอร์ชัน 26.32 หรือใหม่กว่า คำเตือน! ไม่สามารถใช้ร่วมกับเครื่อง CHC ได้เนื่องจากการขับเคลื่อนด้วยเกียร์ซิโคลยด์

ขอใบเสนอราคา

เพิ่มความสามารถ 4 แกนลงในเครื่องของคุณ
ไดรฟ์เกียร์ cycloidal ที่ใช้งานหนัก
การเชื่อมต่อแบบปลั๊กและเล่นได้ง่ายกับเครื่อง Haas
ประสิทธิภาพและความสามารถชั้นนำของอุตสาหกรรม
ผลิตในประเทศสหรัฐอเมริกา

Platter

Platter Diameter

: 160 mm

Max Weight on Platter (w/support)

: 40.8 kg

Max Weight on Platter (unsupported)

: 20.4 kg

Number of Std T-Slots

: 6 @ 60°

Spindle

Max Speed

: 500 °/sec

Max Torque

: 149 Nm

Runout Max

: 0.025 mm

Center Height

: 127.00 mm

Pilot Bore Diameter

: 38.100 mm

Through-Bore Diameter

: 25.400 mm

Backlash

: 30 arc-sec

Brake Torque @ 100 psi/6.9 bar

: 237 Nm

Gear Ratio

: 27:1 (cycloidal gearbox)

Timing

: 2:1

Indexing

Accuracy (±)

: ± 35 arc-sec

Repeatability

: 10 arc-sec

Resolution

: 0.001 °

Max Rotation/Step (with rotary control)

: 999.999 °

General

Power Requirement

: 115 VAC ± 10% @ 15 A

Operating Temp (max ambient)

: 38 °C

Air Requirements

Air Pressure Max

: 10.3 bar

Motor

Type

: High-Torque Brushless Servo

Dimensions - Shipping

Export Crate

: 61 cm x 47 cm x 47 cm

Weight

: 91.6 kg
