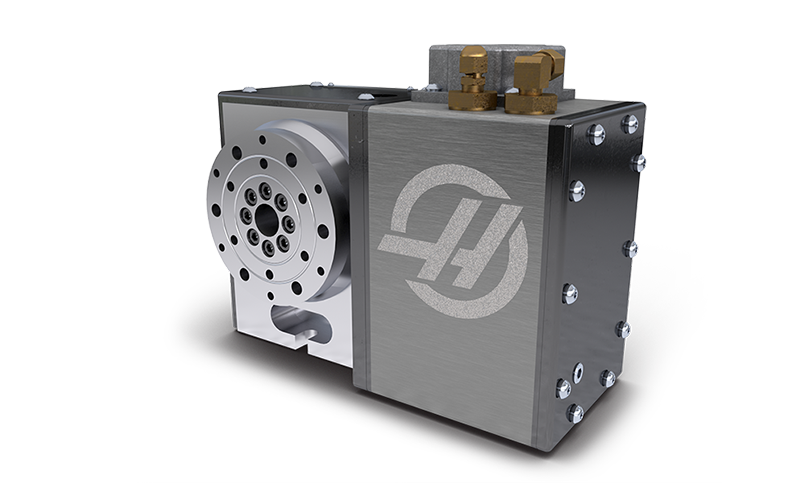

เพิ่มความสามารถ 4 แกนลงในเครื่องของคุณ
การเชื่อมต่อแบบปลั๊กและเล่นได้ง่ายกับเครื่อง Haas
ประสิทธิภาพและความสามารถชั้นนำของอุตสาหกรรม
การออกแบบที่ใช้งานหนัก
ผลิตในประเทศสหรัฐอเมริกา
การเชื่อมต่อแบบปลั๊กและเล่นได้ง่ายกับเครื่อง Haas
ประสิทธิภาพและความสามารถชั้นนำของอุตสาหกรรม
การออกแบบที่ใช้งานหนัก
ผลิตในประเทศสหรัฐอเมริกา
Platter
Platter Diameter
: 100 mm
Max Weight on Platter (w/support)
: 13.6 kg
Max Weight on Platter (unsupported)
: 6.8 kg
Hole Pattern
: (3) 6-bolt patterns
Spindle
Max Speed
: 300 °/sec
Max Torque
: 47 Nm
Runout Max
: 0.013 mm
Center Height
: 88.90 mm
Pilot Bore Diameter
: 19.050 mm
Backlash
: 30 arc-sec
Brake Torque @ 100 psi/6.9 bar
: 35 Nm
Gear Ratio
: 60:01:00
Timing
: 1.6:1
Worm Gear Dia
: 71 mm
Indexing
Accuracy (±)
: ± 30 arc-sec
Repeatability
: 10 arc-sec
Resolution
: 0.001 °
Max Rotation/Step (with rotary control)
: 999.999 °
Air Requirements
Air Pressure Max
: 10.3 bar
General - B (rotary)
Operating Temp (max ambient)
: 38 °C
Dimensions - Shipping
Export Crate
: 51 cm x 48 cm x 43 cm
Weight
: 20.0 kg
