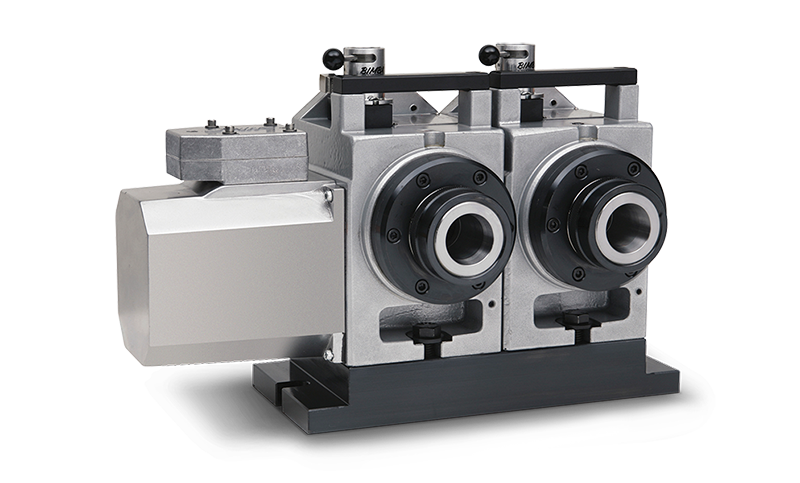

HA5C2-T

HA5C2-T เป็นหนึ่งในหน่วยหมุนแบบเดี่ยวที่มาพร้อมกับ 2 หัวคอลเล็ท 5C เครื่องหมุนรอบนี้มาพร้อมแบริ่งทนโหลดแกนให้รองรับน้ำหนักแกนสูงขึ้น สำหรับการใช้หางกับชิ้นงานที่ยาว กรุณาเลือกเวอร์ชัน "-T" เสมอ เนื่องจากหางนี้สามารถรองรับแรงอัดจากหางก้านได้ไม่เกิน 800 ปอนด์ (3559 นิวตัน) กรุณาคลัมป์ชิ้นงานของคุณโดยใช้คอลเล็ท 5C มาตรฐาน หรือจับคันด้วยเส้นสามของ 3-ชั้น โดยเชื่อมต่อกับจมูกของสเปินเดิล หางนี้ไม่มีความสามารถในการปิดคอลเล็ทในรูปแบบมาตรฐาน แต่สามารถเสริมเครื่องจับคอลเลทแบบลมได้ตามต้องการ โปรดทราบ: จำเป็นต้องใช้เครื่อง Haas mill ที่มีการขับเคลื่อนแกนที่ 4 และเวอร์ชันซอฟต์แวร์ NGC เวอร์ชัน 100.19.000.1100 หรือใหม่กว่าเพื่อให้ทำงานแกนที่ 4 เต็มรูปแบบ การทำงานแบบแยกตัวต้องใช้กล่องควบคุมหมุนของ Haas ที่จัดส่งหลังจาก 10 พฤศจิกายน พ.ศ. 2564 เวอร์ชันซอฟต์แวร์ 26.32 หรือใหม่กว่า #HA5C2T #หมุนแกน #เครื่องจักรอุตสาหกรรม #แมชชีนแทค #คอลเล็ท #ปิดคอลเล็ท #CNC

ติดต่อ machine-tech เพื่อขอรายละเอียดเพิ่มเติมหรือสั่งซื้อทางโทรศัพท์ 086-0320904

ขอใบเสนอราคา

เพิ่มความสามารถ 4 แกนลงในเครื่องของคุณ
ความจุแรงขับที่สูงขึ้นสำหรับใช้กับ tailstocks
การเชื่อมต่อแบบปลั๊กและเล่นได้ง่ายกับเครื่อง Haas
ประสิทธิภาพและความสามารถชั้นนำของอุตสาหกรรม
ผลิตในประเทศสหรัฐอเมริกา

Spindle

Number

: 2

Max Speed

: 200 °/sec

Max Torque

: 34 Nm

Nose Thread

: 2 3/16 in - 10

Runout Max

: 0.010 mm

Center Height

: 149.23 mm

Collet Size

: 5C

Backlash

: 50 arc-sec

Gear Ratio

: 60:01:00

Indexing

Accuracy (±)

: ± 60 arc-sec

Repeatability

: 10 arc-sec

Resolution

: 0.001 °

Worm Gear Dia

: 71 mm

Max Rotation/Step (with rotary control)

: 999.999 °

General

Tailstock Thrust Max

: 3559 N

Power Requirement

: 115 VAC ± 10% @ 15 A

Operating Temp (max ambient)

: 38 °C

Air Requirements

Air Pressure Max

: 10.3 bar

Dimensions - Shipping

Export Crate

: 64 cm x 51 cm x 48 cm

Weight

: 63.0 kg
