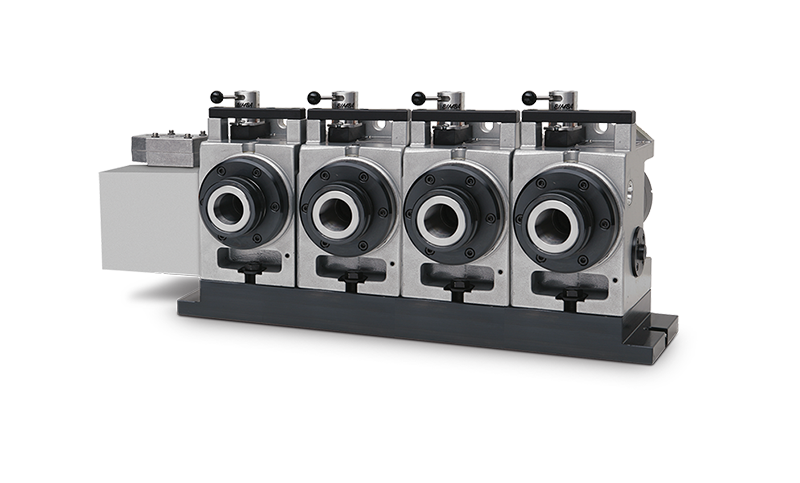

HA5C4

HA5C4 เป็นหนึ่งในหน่วยหมุนแบบแกนเดียวที่มาพร้อมกับสี่หัวจับชิ้นงานแบบ 5C collet คุณสามารถแยกชิ้นงานของคุณด้วย 5C collet มาตรฐานหรือจับแน่นให้เข้ากับหัวมือ 3 ขาโดยใช้ 3-jaw chucks ที่ติดกับดอกบนสปินเดิล หน่วยนี้ไม่มีความสามารถในการปิดคอลเลตในสภาพมาตรฐาน แต่สามารถเพิ่มความสามารถในการปิดคอลเลตเพิ่มเติมโดยติดตั้ง collet closers ตามที่คุณต้องการ หมายเหตุ: ต้องใช้เครื่อง Haas mill ที่มีการขับเคลื่อนแกนที่ 4 และเวอร์ชันของซอฟต์แวร์ NGC เวอร์ชัน 100.19.000.1100 หรือใหม่กว่าสำหรับการทำงานแกนที่ 4 เต็มรูปแบบ การทำงานแบบเดี่ยวต้องใช้กล่องควบคุมหมุน Haas ที่ส่งออกหลังจาก 10 พฤศจิกายน 2564 หรือใหม่กว่าพร้อมซอฟต์แวร์เวอร์ชัน 26.32 หรือใหม่กว่า.

หากต้องการข้อมูลเพิ่มเติมหรือต้องการสั่งซื้อ HA5C4 หรือสอบถามรายละเอียดอื่นๆ โทร. 086-0320904 (แมชชีนแทคหรือ machine-tech) ทีมงานเรายินดีที่จะให้คำแนะนำและบริการคุณภาพให้กับคุณ

#HA5C4 #หน่วยหมุนแกนเดียว #5Ccollet #หัวจับชิ้นงาน #CNC #แมชชีนแทค #สินค้าเครื่องจักร #machine-tech #สอบถามเพิ่มเติม #เคลือบ #โต๊ะขัดข้อง #เครื่องมือกลึง

ขอใบเสนอราคา

เพิ่มความสามารถ 4 แกนลงในเครื่องของคุณ
เพิ่มผลผลิตด้วยแกนหมุนหลายแกน
การเชื่อมต่อแบบปลั๊กและเล่นได้ง่ายกับเครื่อง Haas
ประสิทธิภาพและความสามารถชั้นนำของอุตสาหกรรม
ผลิตในประเทศสหรัฐอเมริกา

Platter

Max Weight on Platter (w/support)

: 4.5 kg

Max Weight on Platter (unsupported)

: 2.3 kg

Spindle

Number

: 4

Max Speed

: 200 °/sec

Max Torque

: 34 Nm

Nose Thread

: 2 3/16 in - 10

Runout Max

: 0.010 mm

Center Height

: 149.23 mm

Collet Size

: 5C

Backlash

: 50 arc-sec

Gear Ratio

: 60:01:00

Indexing

Accuracy (±)

: ± 60 arc-sec

Repeatability

: 10 arc-sec

Resolution

: 0.001 °

Worm Gear Dia

: 71 mm

Max Rotation/Step (with rotary control)

: 999.999 °

General

Power Requirement

: 115 VAC ± 10% @ 15 A

Operating Temp (max ambient)

: 38 °C

Air Requirements

Air Pressure Max

: 10.3 bar

Dimensions - Shipping

Export Crate

: 117 cm x 61 cm x 61 cm

Weight

: 146.0 kg
