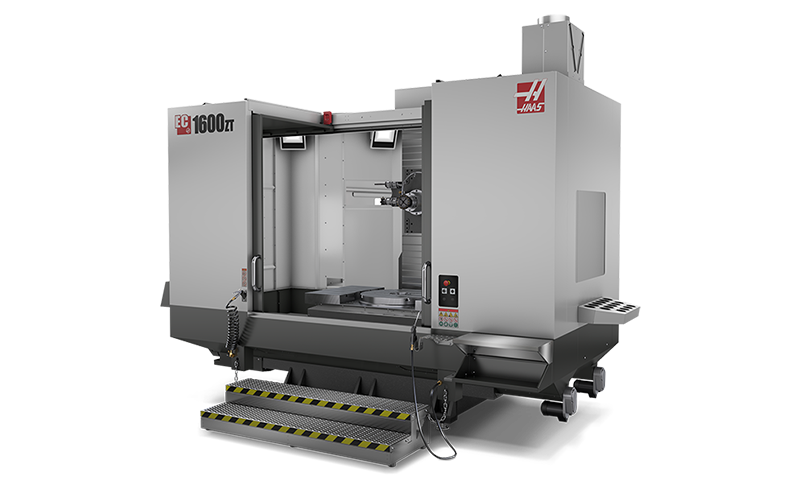

EC-1600ZT

เครื่องจักร Haas EC Series HMCs รุ่นที่ได้รับความนิยมสูงนี้มีความสามารถในการให้พื้นที่ทำงานที่กว้างขึ้นและความจุของชิ้นงานสูงสุดถึง 10,000 ปอนด์ จึงเป็นตัวเลือกที่เหมาะสำหรับการเคลื่อนไหวชิ้นงานขนาดใหญ่ รุ่นที่มีให้เลือกมากมายสามารถรองรับโต๊ะหมุนแกนที่ 4 ซึ่งรวมอยู่ในโต๊ะ T-slot เพื่อให้สามารถเข้าถึงด้านสี่ด้านของชิ้นงานหรือตัวถามหิน หรือการเคลื่อนไหวแกนที่ 4 พร้อมกัน รุ่น EC-1600ZT มีการเคลื่อนที่แกน Z มากกว่ารุ่น EC-1600 มาตรฐาน

#Haas #HMC #EC_Series #CNC_Machining #Large_Part_Machining #หากคุณต้องการข้อมูลเพิ่มเติมโทร. 086-0320904

ขอใบเสนอราคา

การเดินทาง Z-Axis Extended
เครื่องมือเปลี่ยนเครื่องมือด้านข้างมาตรฐาน 50+1 เครื่องมือ
แกนหมุน 50 เทปที่มีกล่องเกียร์ 2 สปีด
ซองงานขนาดใหญ่พิเศษ
78 "การแกว่งส่วนสูงสุดด้วยแกนที่ 4 ในตัว (ไม่บังคับ)
ผลิตในประเทศสหรัฐอเมริกา

Travels

X Axis

: 1626 mm

Y Axis

: 1270 mm

Z Axis

: 1016 mm

Spindle Centerline to Table

: 304 mm

Spindle

Max Rating

: 22.4 kW

Max Speed

: 7500 rpm

Max Torque

: 460.0 Nm @ 700 rpm

Drive System

: 2-Speed Gearbox

Taper

: CT or BT 50

Table

Length

: 1626 mm

Width

: 914 mm

T-Slot Width

: 15.90 mm to 16.00 mm

T-Slot Center Distance

: 125 mm

Number of Std T-Slots

: 7

Max Weight on Table (evenly distributed)

: 4536 kg

Integrated 4th Axis (B Axis)

Table

: 1626 mm x 813 mm

Platter Diameter

: 762 mm

Travel

: 360 °

Max Part Swing

: 1981 mm

Max Weight on Platter

: 4536.0 kg

Max Rating

: 3.7 kW

Rotational Torque (continuous)

: 2712 Nm

Backlash

: 30 arc-sec

Brake Torque

: 5423 Nm

Min Resolution

: 0.001 °

Indexing Accuracy

: ± 30 arc-sec

Repeatability

: 15 arc-sec

Rapids on B

: 36 °/sec

Max Cutting B

: 36 °/sec

Spindle Centerline to Table

: 146 mm

Feedrates

Max Cutting

: 12.7 m/min

Rapids on X

: 15.2 m/min

Rapids on Y

: 15.2 m/min

Rapids on Z

: 15.2 m/min

Axis Motors

Max Thrust X

: 17793 N

Max Thrust Y

: 35586 N

Max Thrust Z

: 35586 N

General

Coolant Capacity

: 360 L

Tool Changer

Type

: SMTC

Capacity

: 50+1

Max Tool Diameter (full)

: 102 mm

Max Tool Diameter (adjacent empty)

: 254 mm

Max Tool Length (from gage line)

: 508 mm

Max Tool Weight

: 13.6 kg

Tool-to-Tool (avg)

: 8.0 s

Chip-to-Chip (avg)

: 12.6 s

Air Requirements

Air Required

: 255 L/min @ 6.9 bar

Inline Air Hose

: 3/8 in

Coupler (Air)

: 3/8 in

Air Pressure Min

: 5.5 bar

Electrical Specification

Spindle Speed

: 7500 rpm

Drive System

: 2-Speed Gearbox

Spindle Power

: 22.4 kW

Input AC Voltage (3 Phase) - Low

: 220 VAC

Full Load Amps (3 Phase) - Low

: 70 A

Input AC Voltage (3 Phase) - High*

: 440 VAC

Full Load Amps (3 Phase) - High*

: 35 A

Dimensions - Shipping

Domestic Pallet

: 488 cm x 422 cm x 346 cm

Export Crate

: 488 cm x 422 cm x 356 cm

Weight

: 15876.0 kg
