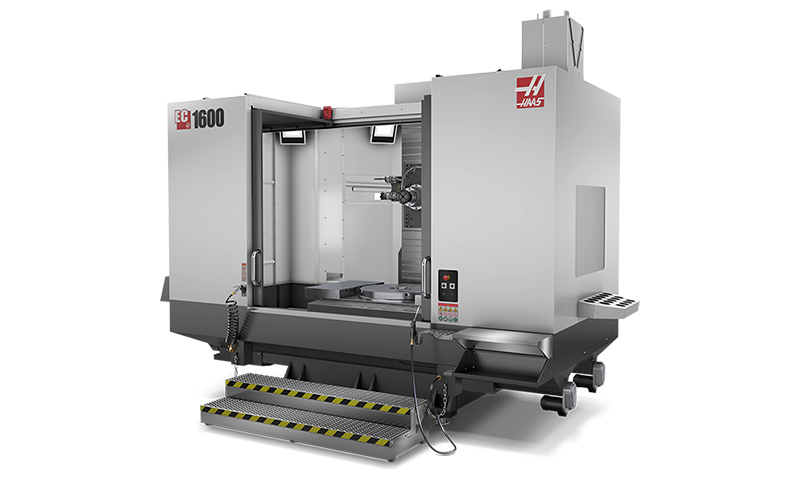

EC-1600

เครื่อง Haas EC Series HMCs เป็นเครื่องมือที่ได้รับความนิยมอย่างแพร่หลาย เนื่องจากมีขนาดงานที่ใหญ่และความจุในการรับน้ำหนักสูงสุดถึง 10,000 ปอนด์ ทำให้เป็นตัวเลือกที่ดีสำหรับความต้องการในการเครื่องกลขนาดใหญ่ของคุณ เครื่อง EC Series HMCs มีรุ่นที่มาพร้อมกับแผ่นหมุนแกนที่ 4 ซึ่งถูกนำเข้ามาในโต๊ะ T-slot เพื่อให้สามารถเข้าถึงสี่ด้านของชิ้นงานหรือกุฏได้ หรือใช้ในกระบวนการเครื่องกลแกนที่ 4 พร้อมกัน

เครื่อง Haas EC Series HMCs เป็นเครื่องมือที่ได้รับความนิยมอย่างแพร่หลาย เนื่องจากมีขนาดงานที่ใหญ่และความจุในการรับน้ำหนักสูงสุดถึง 10,000 ปอนด์ ทำให้เป็นตัวเลือกที่ดีสำหรับความต้องการในการเครื่องกลขนาดใหญ่ของคุณ เครื่อง EC Series HMCs มีรุ่นที่มาพร้อมกับแผ่นหมุนแกนที่ 4 ซึ่งถูกนำเข้ามาในโต๊ะ T-slot เพื่อให้สามารถเข้าถึงสี่ด้านของชิ้นงานหรือกุฏได้ หรือใช้ในกระบวนการเครื่องกลแกนที่ 4 พร้อมกัน

#Haas #HMC #เครื่องมือเครื่องกล #งานขนาดใหญ่ #ซิ่งเกิ้ลอักษร #ก้ามเทียน #งานก่อสร้างใหญ่

ขอใบเสนอราคา

เครื่องมือเปลี่ยนเครื่องมือด้านข้างมาตรฐาน 50+1 เครื่องมือ
แกนหมุน 50 เทปที่มีกล่องเกียร์ 2 สปีด
ซองงานขนาดใหญ่พิเศษ
50 "การแกว่งส่วนสูงสุดด้วยแกนที่ 4 ในตัว (ไม่บังคับ)
ผลิตในประเทศสหรัฐอเมริกา

Travels

X Axis

: 1626 mm

Y Axis

: 1270 mm

Z Axis

: 813 mm

Spindle Centerline to Table

: 304 mm

Spindle

Max Rating

: 22.4 kW

Max Speed

: 7500 rpm

Max Torque

: 460.0 Nm @ 700 rpm

Drive System

: 2-Speed Gearbox

Taper

: CT or BT 50

Table

Length

: 1626 mm

Width

: 914 mm

T-Slot Width

: 15.90 mm to 16.00 mm

T-Slot Center Distance

: 125 mm

Number of Std T-Slots

: 7

Max Weight on Table (evenly distributed)

: 4536 kg

Integrated 4th Axis (B Axis)

Table

: 1626 mm x 813 mm

Platter Diameter

: 762 mm

Travel

: 360 °

Max Part Swing

: 1270 mm

Max Weight on Platter

: 4536.0 kg

Max Rating

: 3.7 kW

Rotational Torque (continuous)

: 2712 Nm

Backlash

: 30 arc-sec

Gear Ratio

: 500:01:00

Brake Torque

: 5423 Nm

Min Resolution

: 0.001 °

Indexing Accuracy

: ± 30 arc-sec

Repeatability

: 15 arc-sec

Rapids on B

: 36 °/sec

Max Cutting B

: 36 °/sec

Spindle Centerline to Table

: 146 mm

Feedrates

Max Cutting

: 12.7 m/min

Rapids on X

: 15.2 m/min

Rapids on Y

: 15.2 m/min

Rapids on Z

: 15.2 m/min

Axis Motors

Max Thrust X

: 17793 N

Max Thrust Y

: 35586 N

Max Thrust Z

: 35586 N

General

Coolant Capacity

: 360 L

Tool Changer

Type

: SMTC

Capacity

: 50+1

Max Tool Diameter (full)

: 102 mm

Max Tool Diameter (adjacent empty)

: 254 mm

Max Tool Length (from gage line)

: 508 mm

Max Tool Weight

: 13.6 kg

Tool-to-Tool (avg)

: 8.0 s

Chip-to-Chip (avg)

: 12.6 s

Air Requirements

Air Required

: 255 L/min @ 6.9 bar

Inline Air Hose

: 3/8 in

Coupler (Air)

: 3/8 in

Air Pressure Min

: 5.5 bar

Electrical Specification

Spindle Speed

: 7500 rpm

Drive System

: 2-Speed Gearbox

Spindle Power

: 22.4 kW

Input AC Voltage (3 Phase) - Low

: 220 VAC

Full Load Amps (3 Phase) - Low

: 70 A

Input AC Voltage (3 Phase) - High*

: 440 VAC

Full Load Amps (3 Phase) - High*

: 35 A

Dimensions - Shipping

Domestic Pallet

: 488 cm x 366 cm x 346 cm

Export Crate

: 488 cm x 366 cm x 348 cm

Weight

: 13608.0 kg

Export Crate w/Conveyor

: 323 cm x 100 cm x 219 cm

Weight w/Conveyor

: 409 kg
