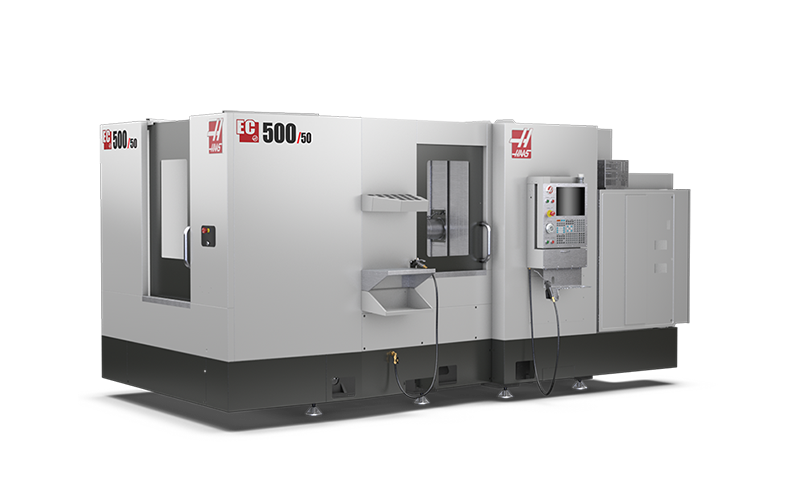

แกนหมุน 50 เทปที่ทรงพลังสำหรับการตัดหนัก
มาตรฐาน 50+1 เครื่องมือเปลี่ยนเครื่องมือด้านข้างเครื่องมือ
ตัวเปลี่ยนพาเลทในตัวพร้อมพาเลท 500 มม.
ระบบโรตารีแนวแกนเต็ม 4
ผลิตในประเทศสหรัฐอเมริกา
มาตรฐาน 50+1 เครื่องมือเปลี่ยนเครื่องมือด้านข้างเครื่องมือ
ตัวเปลี่ยนพาเลทในตัวพร้อมพาเลท 500 มม.
ระบบโรตารีแนวแกนเต็ม 4
ผลิตในประเทศสหรัฐอเมริกา
Travels
X Axis
: 813 mm
Y Axis
: 635 mm
Z Axis
: 711 mm
Spindle Centerline to Pallet
: 28 mm
Spindle
Max Rating
: 22.4 kW
Max Speed
: 7500 rpm
Max Torque
: 460.0 Nm @ 700 rpm
Drive System
: 2-Speed Gearbox
Taper
: CT or BT 50
Bearing Lubrication
: Air / Oil Injection
Cooling
: Air Cooled
Integrated 4th Axis (B Axis)
90° Rotation Time (full 4th)
: 3.0 s
Max Weight on Platter
: 400.0 kg
Rotational Torque (continuous)
: 575 Nm
Backlash
: 30 arc-sec
Gear Ratio
: 106:01:00
Brake Torque
: 3390 Nm
Min Resolution
: 0.001 °
Indexing Accuracy
: ± 15 arc-sec
Repeatability
: 10 arc-sec
Rapids on B
: 150 °/sec
Feedrates
Max Cutting
: 12.7 m/min
Rapids on X
: 18.0 m/min
Rapids on Y
: 18.0 m/min
Rapids on Z
: 18.0 m/min
Axis Motors
Max Thrust X
: 18033 N
Max Thrust Y
: 12695 N
Max Thrust Z
: 18033 N
Pallet Changer
Pallet Quantity
: 2
Pallet Length
: 500 mm
Pallet Width
: 500 mm
Max Part Diameter
: 749 mm
Max Pallet Load
: 400.0 kg
Max Part Height
: 927 mm
Pallet Change Time
: 15 s
General
Coolant Capacity
: 360 L
Tool Changer
Type
: SMTC
Capacity
: 50+1
Max Tool Diameter (full)
: 102 mm
Max Tool Diameter (adjacent empty)
: 203 mm
Max Tool Length (from gage line)
: 406 mm
Max Tool Weight
: 13.6 kg
Tool-to-Tool (avg)
: 4.2 s
Chip-to-Chip (avg)
: 6.3 s
Air Requirements
Air Required
: 255 L/min @ 6.9 bar
Inline Air Hose
: 1/2 in
Coupler (Air)
: 1/2 in
Air Pressure Min
: 6.9 bar
Electrical Specification
Spindle Speed
: 7500 rpm
Drive System
: 2-Speed Gearbox
Spindle Power
: 22.4 kW
Input AC Voltage (3 Phase) - Low
: 220 VAC
Full Load Amps (3 Phase) - Low
: 70 A
Input AC Voltage (3 Phase) - High*
: 440 VAC
Full Load Amps (3 Phase) - High*
: 35 A
Dimensions - Shipping
Domestic Pallet
: 584 cm x 320 cm x 300 cm
Export Pallet
: 584 cm x 320 cm x 312 cm
Weight
: 11820.0 kg
