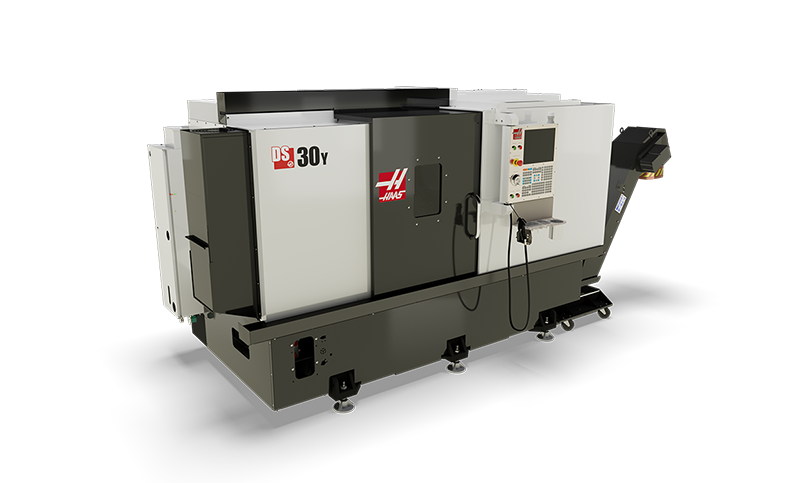

DS-30Y

เครื่องกลึงแกน Y DS-30Y รวมการกลึงแกนคู่กับแกน Y, แกน C และเครื่องมือแบบสดเพื่อสร้างการเครื่องกลึง "done-in-one" ที่มีประสิทธิภาพสำหรับโรงงานใดๆ การดัดแปลง, การเจาะ, และการตอกสามารถทำได้เพื่อเพิ่มความสามารถในการเครื่องกลึง ซึ่งมาตรฐานมาพร้อมกับ turret 12-station BMT65 และแกน C ที่ปรับปรุงให้มีความสามารถในการเครื่องกลึง 4 แกนอย่างหลากหลาย การรองรับกลึงแกนตรงกันทำให้การกลึงแกนสามารถทำแบบซิงโครไนซ์ได้อย่างเต็มที่และช่วยลดเวลากระบวนการ DS-30Y มีขนาดกะทัดรัด แต่ให้พื้นที่การทำงานที่กว้างขวาง สำหรับเครื่องนี้ คุณจะได้รับผลิตภัณฑ์ที่มีประสิทธิภาพสูงสุดสำหรับเงินที่จ่าย - คุณภาพที่ดีที่สุด - ในระดับของเครื่องกลึงนี้

#DS30Y #เครื่องกลึงแกนY #เครื่องกลึง #เครื่องกลึงแกนC #เครื่องมือแบบสด #เครื่องกลึงอัจฉริยะ #ทำเครื่องกลึงอย่างมืออาชีพ #โรงงานเครื่องกลึง #ซื้อเครื่องกลึง

การออกแบบสองแกนสำหรับการดำเนินงานที่ทำในหนึ่งเดียว
Y-Axis Milling, การขุดเจาะและการแตะ
เหมาะสำหรับสภาพแวดล้อมที่มีปริมาณมากและมีการผลิตสูง
ผลิตในประเทศสหรัฐอเมริกา





Capacities

Chuck Size
: 254 mm
Max Part Swing
: 533 mm
Max Cutting Diameter (with BMT65 turret)
: 349 mm
Max Cutting Length (varies with workholding)
: 826 mm
Bar Capacity
: 76 mm
Between Centers
: 826 mm

Travels

X Axis
: 239 mm
Y Axis
: ± 51 mm
Z Axis
: 826 mm

Feedrates

Rapids on X
: 12.0 m/min
Rapids on Y
: 12.0 m/min
Rapids on Z
: 24.0 m/min

Axis Motors

Max Thrust X
: 18238 N
Max Thrust Y
: 10231 N
Max Thrust Z
: 22686 N

Spindle

Spindle Nose
: A2-6
Drive System
: Direct Speed, Belt Drive
Max Rating
: 22.4 kW
Max Speed
: 4500 rpm
Max Torque
: 373.0 Nm @ 500 rpm
Draw Tube Bore ø
: 76 mm
Spindle Bore ø
: 88.9 mm

Main Spindle C Axis

Max Speed
: 60 rpm
Max Rating
: 3.7 kW
Positioning (±)
: 0.01 °
Brake Diameter
: 353 mm
Brake Holding Torque
: 339 Nm
Control Type
: Interpolated Motion and Positioning

Secondary Spindle

Chuck Size
: 210 mm
Spindle Nose
: A2-5
Drive System
: Direct Speed, Belt Drive
Max Rating
: 11.2 kW
Max Speed
: 4000 rpm
Max Torque
: 135.6 Nm @ 870 rpm
Spindle Bore ø (non-through)
: 20.7 mm

Secondary Spindle C Axis

Max Rating
: 3.7 kW
Max Speed
: 60 rpm
Positioning (±)
: 0.01 °
Brake Diameter
: 216 mm
Brake Holding Torque
: 190 Nm
Control Type
: Interpolated Motion and Positioning

Secondary Spindle Positioning (M119)

Positioning (±)
: 0.02 °
Brake Diameter
: 216 mm
Control Type
: Positioning Only

Turret

Number of Tools
: 12 Stations
OD vs ID Tools
: Any Combination (will vary with turret)
Boring Bar Rear Clearance (from back of turret )
: 102.0 mm

Live Tooling

Max Speed
: 4000 rpm
Drive Ratio
: 01:01
Tooling
: BMT65

General

Coolant Capacity
: 208 L

Air Requirements

Air Required
: 113 L/min @ 6.9 bar
Inline Air Hose
: 3/8 in
Coupler (Air)
: 3/8 in
Air Pressure Min
: 5.5 bar

Electrical Specification

Spindle Speed
: 4500 rpm
Drive System
: Direct Speed, Belt Drive
Spindle Power
: 22.4 kW
Input AC Voltage (3 Phase) - Low
: 220 VAC
Full Load Amps (3 Phase) - Low
: 70 A
Input AC Voltage (3 Phase) - High*
: 440 VAC
Full Load Amps (3 Phase) - High*
: 35 A

Dimensions - Shipping

Domestic Pallet
: 434 cm x 229 cm x 249 cm
Export Pallet
: 434 cm x 229 cm x 249 cm
Weight
: 5533.9 kg
