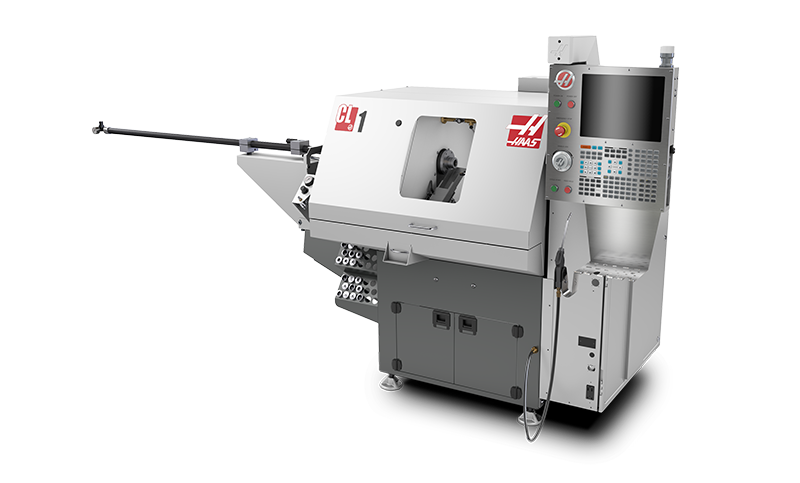

เครื่องกลึง Chucker ขนาดกะทัดรัด
ทำงานด้วยกำลังเดียวหรือสามเฟส
สามารถเคลื่อนย้ายได้อย่างง่ายดายด้วยแจ็คพาเลท
ง่ายต่อการเข้าถึงถังและปั๊มเพื่อทำความสะอาดชิป
ผลิตในประเทศสหรัฐอเมริกา
ทำงานด้วยกำลังเดียวหรือสามเฟส
สามารถเคลื่อนย้ายได้อย่างง่ายดายด้วยแจ็คพาเลท
ง่ายต่อการเข้าถึงถังและปั๊มเพื่อทำความสะอาดชิป
ผลิตในประเทศสหรัฐอเมริกา
Swing Diameter
Over Cross Slide
: 279 mm
Over Table
: 126 mm
Capacities
Chuck Size (max)
: 102 mm
Max Cutting Diameter
: 126 mm
Bar Capacity
: 25 mm
Travels
X Axis
: 305 mm
Z Axis
: 203 mm
Feedrates
Max Cutting
: 12.7 m/min
Rapids on X
: 19.2 m/min
Rapids on Z
: 19.2 m/min
Axis Motors
Max Thrust X
: 5111 N
Max Thrust Z
: 5111 N
Spindle
Spindle Nose
: 5C (collet) Type Nose
Nose Thread
: 2 3/16 in - 10
Drive System
: Direct Speed, Belt Drive
Max Rating
: 3.7 kW
Max Speed
: 6000 rpm
Spindle Bore ø
: 31.8 mm
Main Spindle C Axis
Max Speed
: 160 rpm
Max Rating
: 3.7 kW
Positioning (±)
: 0.01 °
Holding Torque
: 4.1 Nm
Control Type
: Interpolated Motion and Positioning
Tooling
Tooling
: Gang Style-Any Combination
General
Coolant Capacity
: 49 L
Air Requirements
Air Required
: 28 L/min @ 4.8 bar
Inline Air Hose
: 3/8 in
Coupler (Air)
: 3/8 in
Air Pressure Min
: 4.8 bar
Electrical Specification
Spindle Speed
: 6000 rpm
Drive System
: Direct Speed, Belt Drive
Spindle Power
: 3.7 kW
Input AC Voltage (1 Phase)
: 220 VAC
Full Load Amps (1 Phase)
: 16 A
Input AC Voltage (3 Phase) - Low
: 220 VAC
Full Load Amps (3 Phase) - Low
: 12:00 AM
Dimensions - Shipping
Domestic Pallet
: 199 cm x 157 cm x 204 cm
Export Pallet
: 199 cm x 157 cm x 204 cm
Weight
: 917.0 kg
Domestic Pallet w/1 m Bar Feeder
: 252 cm x 137 cm x 208 cm
Export Pallet w/1 m Bar Feeder
: 252 cm x 137 cm x 208 cm
Weight w/1 m Bar Feeder
: 935 kg
Domestic Pallet w/6' Bar Feeder
: 305 cm x 137 cm x 208 cm
Export Pallet w/6' Bar Feeder
: 305 cm x 137 cm x 208 cm
Weight w/6' Bar Feeder
: 1017 kg
