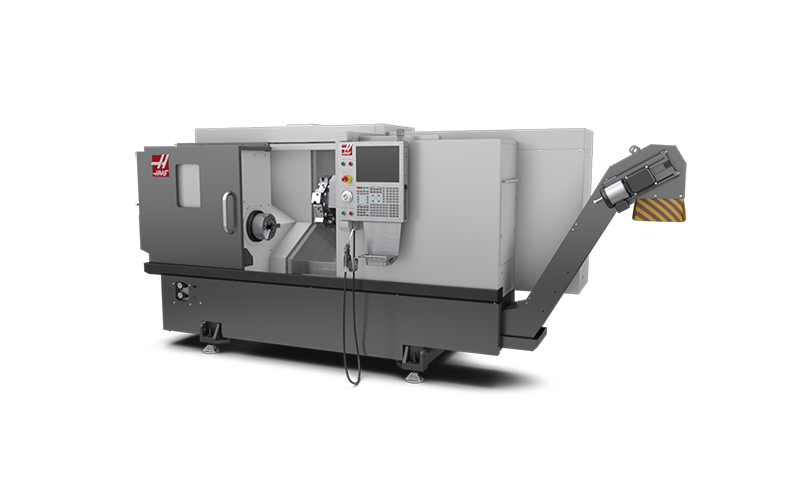

ST-10LY

ST-10LY ให้คุณสามารถดำเนินการกลึงและกลึงชิ้นงานที่ยาวมากขึ้นเป็นสองเท่าของรุ่นมาตรฐาน ST-10Y โดยยังคงความสามารถในการตัดที่ดีเยี่ยมและมีพื้นที่เล็กกระทัดรัดไว้ โดยมีตัวเลือกให้เลือกใช้เพื่อเพิ่มประสิทธิภาพในการทำงาน และมีคุณสมบัติและคุณค่าที่ดีกว่าเดิม

ST-10LY เป็นเครื่องกลึงที่มาพร้อมกับการเดินทางแกน Z สองเท่าและความยาวในการกลึงชิ้นงานที่ใหญ่ขึ้น เพื่อให้คุณสามารถดำเนินการกลึงชิ้นงานที่มีขนาดยาวมากขึ้นได้ พร้อมทั้งยังคงความสามารถในการตัดที่ดีเยี่ยมและมีพื้นที่เล็กกระทัดรัดเหมือนเดิม

เครื่อง ST-10LY นี้มีตัวเลือกที่หลากหลายเพื่อเพิ่มประสิทธิภาพในการทำงาน และมาพร้อมกับคุณสมบัติและคุณค่าที่ดีกว่าเดิมที่เป็นประโยชน์ต่อการทำงานของคุณมากยิ่งขึ้น

#ST10LY #เครื่องกลึง #เครื่องกลึงST10 #เครื่องกลึงCNC #ความสามารถในการตัด #ประสิทธิภาพการทำงาน

ป้อมปืน BMT45 12 สถานี
รอยเท้าพิเศษ
ความเร็วรอบต่อนาทีสูงและความเร็วเร็ว
Y-Axis Milling, การขุดเจาะและการแตะ
Extended Z-Axis Travel สำหรับการตัดเฉือนชิ้นส่วนที่ยาวขึ้น
คู่มือไฮดรอลิกมาตรฐานพร้อมขนนกไฮดรอลิก
พ็อกเก็ตเครื่องมือขยายในกำแพงกั้นให้เครื่องมือระยะยาวสำหรับเครื่องมือยาว
เหมาะสำหรับสภาพแวดล้อมที่มีปริมาณมากและมีการผลิตสูง
ผลิตในประเทศสหรัฐอเมริกา

Capacities

Chuck Size
: 165 mm
Max Part Swing
: 419 mm
Max Cutting Diameter (with BMT45 turret)
: 279 mm
Max Cutting Length (varies with workholding)
: 826 mm
Bar Capacity
: 44 mm

Travels

X Axis
: 200 mm
Y Axis
: ± 51 mm
Z Axis
: 826 mm

Feedrates

Rapids on X
: 12.0 m/min
Rapids on Y
: 12.0 m/min
Rapids on Z
: 30.5 m/min

Axis Motors

Max Thrust X
: 10676 N
Max Thrust Y
: 10231 N
Max Thrust Z
: 16458 N

Spindle

Spindle Nose
: A2-5
Max Rating
: 11.2 kW
Max Speed
: 6000 rpm
Max Torque
: 102.0 Nm @ 1300 rpm
Draw Tube Bore ø
: 46 mm
Spindle Bore ø
: 58.7 mm

Main Spindle C Axis

Max Speed
: 60 rpm
Positioning (±)
: 0.02 °
Brake Diameter
: 241 mm
Brake Holding Torque
: 190 Nm
Control Type
: Interpolated Motion and Positioning

Tailstock

Taper
: MT3
Hydraulic Quill Travel
: 95 mm
Manual Body Positioning
: 1118 mm
Max Thrust (Hyd. Quill Only)
: 5026 N
Min Thrust (Hyd. Quill Only)
: 623 N

Turret

Number of Tools
: 12 Stations
OD vs ID Tools
: Any Combination (will vary with turret)
Boring Bar Rear Clearance (from back of turret )
: 96.5 mm

Live Tooling

Max Speed
: 4000 rpm
Tooling
: BMT45

General

Coolant Capacity
: 114 L

Air Requirements

Air Required
: 113 L/min @ 6.9 bar
Inline Air Hose
: 3/8 in
Coupler (Air)
: 3/8 in
Air Pressure Min
: 5.5 bar

Electrical Specification

Spindle Speed
: 6000 rpm
Drive System
: Direct Speed, Belt Drive
Spindle Power
: 11.2 kW
Input AC Voltage (3 Phase) - Low
: 220 VAC
Full Load Amps (3 Phase) - Low
: 40 A
Input AC Voltage (3 Phase) - High*
: 440 VAC
Full Load Amps (3 Phase) - High*
: 20 A

Dimensions - Shipping

Domestic Pallet
: 401 cm x 178 cm x 206 cm
Export Pallet
: 401 cm x 178 cm x 206 cm
Weight
: 4536.0 kg
