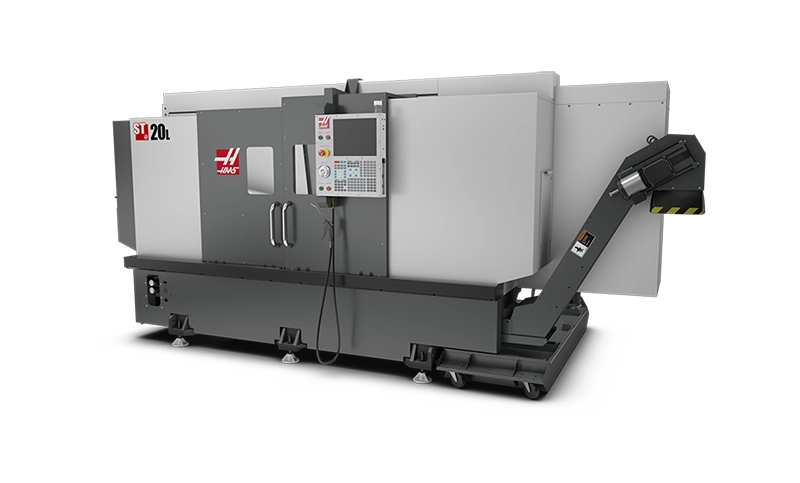

ST-20L

ST-20L เป็นเครื่องกลึงยาวในชุดตระกูล Haas ST ที่ขยายขอบเขตของรุ่นให้กว้างขึ้นอีกเสียงตอน โดย ST-20L มีการเคลื่อนที่แกน Z และความยาวในการกลึงประมาณสองเท่าของ ST-20 มาใช้ในการเจียระบบชิ้นงานที่ยาวขึ้น พร้อมทั้งคงความสามารถในการตัดที่เหนือกว่าและมีพื้นที่ใช้สอยที่กระชับ เครื่อง ST-20L ถูกออกแบบมาให้แข็งแกร่งและมีประสิทธิภาพสูง มีตัวเลือกที่สามารถเพิ่มผลิตภัณฑ์และคุณค่ามากยิ่งขึ้น

เพิ่มเติม:

รุ่น ST-20L คือเครื่องกลึงยาวในชุดตระกูล Haas ST ที่แข็งแกร่งและมีประสิทธิภาพสูง ทำงานเหมาะสำหรับชิ้นงานที่มีความยาวเพิ่มขึ้น
มีการเคลื่อนที่แกน Z และความยาวในการกลึงสองเท่าของรุ่นทั่วไป
คงความสามารถในการตัดที่ดีและมีพื้นที่ใช้สอยกระชับ
ออกแบบมาให้แข็งแกร่งและมีประสิทธิภาพสูง
มีตัวเลือกที่เพิ่มประสิทธิภาพในการผลิตและมากขึ้นในเรื่องของคุณค่า
เพิ่มเติมเกี่ยวกับ ST-20L ติดต่อ Haas: 086-0320904 (แมชชีนแทคหรือ machine-tech)

Extended Z-Axis Travel สำหรับการตัดเฉือนชิ้นส่วนที่ยาวขึ้น
tailstock ไฮดรอลิกที่ตั้งโปรแกรมได้มาตรฐานพร้อม #4 มอร์สเรียว
การหล่อใหม่เพื่อเพิ่มความแข็งแกร่งและคุณสมบัติการทำให้หมาด ๆ
ออกแบบตามหลักสรีรศาสตร์สำหรับการดำเนินงานในชีวิตประจำวัน
พ็อกเก็ตเครื่องมือขยายในกำแพงกั้นให้เครื่องมือระยะยาวสำหรับเครื่องมือยาว
BMT65 ป้อมปืน 12 สถานี
การจัดหาที่เหลืออย่างต่อเนื่องสำหรับการตัดเฉือนหรือการสนับสนุน
ชิ้นส่วนยาวพิเศษ
ผลิตในประเทศสหรัฐอเมริกา

Capacities

Chuck Size
: 210 mm
Max Part Swing
: 533 mm
Max Cutting Diameter (with BOT turret)
: 330 mm
Max Cutting Diameter (with BMT65 turret)
: 298 mm
Max Cutting Length (varies with workholding)
: 1080 mm
Bar Capacity
: 64 mm

Travels

X Axis
: 213 mm
Z Axis
: 1080 mm

Feedrates

Rapids on X
: 24.0 m/min
Rapids on Z
: 24.0 m/min

Axis Motors

Max Thrust X
: 18238 N
Max Thrust Z
: 22686 N

Spindle

Spindle Nose
: A2-6
Drive System
: Direct Speed, Belt Drive
Max Rating
: 14.9 kW
Max Speed
: 4000 rpm
Max Torque
: 203.0 Nm @ 500 rpm
Spindle Bore ø
: 88.9 mm

Turret

Number of Tools
: 12 Stations
OD vs ID Tools
: Any Combination (will vary with turret)
Boring Bar Rear Clearance (from back of turret )
: 102.0 mm

General

Coolant Capacity
: 208 L

Air Requirements

Air Required
: 113 L/min @ 6.9 bar
Inline Air Hose
: 3/8 in
Coupler (Air)
: 3/8 in
Air Pressure Min
: 5.5 bar

Electrical Specification

Spindle Speed
: 4000 rpm
Drive System
: Direct Speed, Belt Drive
Spindle Power
: 14.9 kW
Input AC Voltage (3 Phase) - Low
: 220 VAC
Full Load Amps (3 Phase) - Low
: 40 A
Input AC Voltage (3 Phase) - High*
: 440 VAC
Full Load Amps (3 Phase) - High*
: 20 A

Dimensions - Shipping

Domestic Pallet
: 483 cm x 229 cm x 229 cm
Export Pallet
: 483 cm x 229 cm x 229 cm
Weight
: 11520 lb
