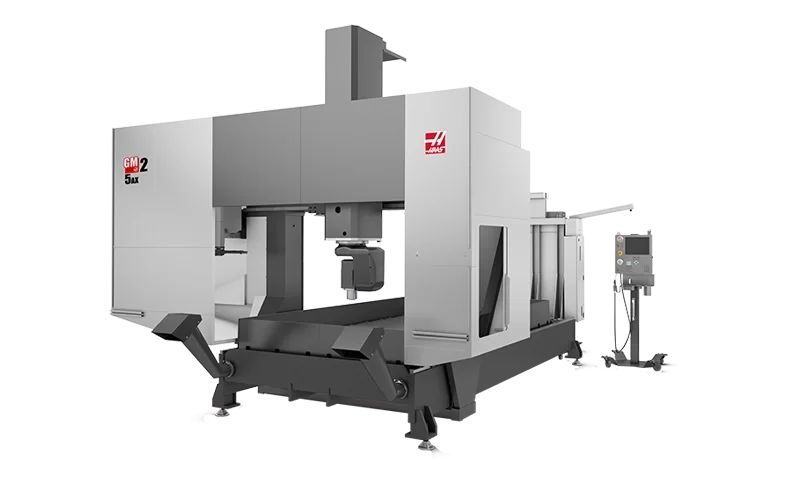

หัวแกนสองแกนให้การหมุนแกน C-axis ± 245 องศาและ± 120
องศาของ B-Axis Tilt
แกนหมุน HSK 63F 20,000-RPM
การก่อสร้างเหล็กแข็ง
ยามเดินทางสำหรับการบรรจุชิปและสารหล่อเย็น
ตารางอลูมิเนียมหนา 1 "
ผลิตในประเทศสหรัฐอเมริกา
องศาของ B-Axis Tilt
แกนหมุน HSK 63F 20,000-RPM
การก่อสร้างเหล็กแข็ง
ยามเดินทางสำหรับการบรรจุชิปและสารหล่อเย็น
ตารางอลูมิเนียมหนา 1 "
ผลิตในประเทศสหรัฐอเมริกา
Travels
X Axis
: 3683 mm
Y Axis
: 2223 mm
Z Axis
: 1000 mm
Spindle Nose to Table (~ max)
: 940 mm
Spindle Nose to Table (~ min)
: 127 mm
Spindle
Max Rating
: 12.0 kW
Max Speed
: 20000 rpm
Max Torque
: 15.3 Nm @ 7500 rpm
Drive System
: Integral Spindle/Motor
Taper
: HSK-63F | HSK-A63
Bearing Lubrication
: Grease Packed
Cooling
: Liquid Cooled
B Axis - Tilt
Travel
: 120 ° to 120- °
Max Speed
: 110 °/sec
Max Torque
: 340 Nm
C Axis - Rotation
Travel ±
: 245 ° to 245- °
Max Speed
: 200 °/sec
Max Torque
: 350 Nm
Table
Length
: 3658 mm
Width
: 1829 mm
Thickness
: 25 mm
Max Weight on Table (evenly distributed)
: 2722 kg
Between Columns
: 1905 mm
Feedrates
Max Cutting
: 12.0 m/min
Rapids on X
: 12.0 m/min
Rapids on Y
: 48.0 m/min
Rapids on Z
: 30.0 m/min
Axis Motors
Max Thrust X
: 20017 N
Max Thrust Y
: 7340 N
Max Thrust Z
: 8896 N
Tool Changer
Type
: SMTC
Capacity
: 30+1
Max Tool Diameter (full)
: 64 mm
Max Tool Diameter (adjacent empty)
: 89 mm
Max Tool Length (from gage line)
: 279 mm
Max Tool Weight
: 5.4 kg
General
Coolant Capacity
: 360 L
Air Requirements
Air Required
: 113 L/min @ 6.9 bar
Dimensions - Shipping
Domestic Pallet
: 574 cm x 363 cm x 348 cm
Export Crate
: 574 cm x 389 cm x 363 cm
Weight
: 10000.0 kg
Export Crate for Sheet Metal
: 226 cm x 145 cm x 126 cm
Weight for Sheet Metal Crate
: 1400 lb
Electrical Specification
Spindle Speed
: 20000 rpm
Drive System
: Integral Spindle/Motor
Spindle Power
: 10.0 kW
Input AC Voltage (3 Phase) - Low
: 220 VAC
Full Load Amps (3 Phase) - Low
: 38 A
Input AC Voltage (3 Phase) - High*
: 440 VAC
Full Load Amps (3 Phase) - High*
: 19 A
