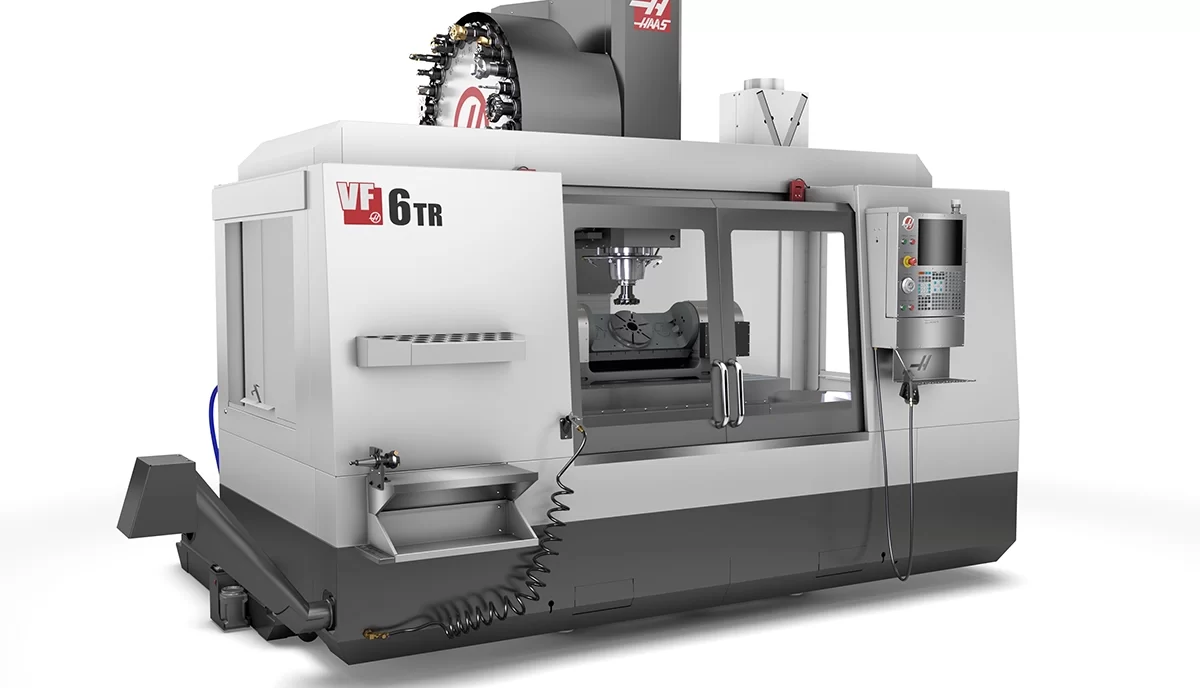

ความสามารถในการเชื่อมต่อ 5 แกนเต็มรูปแบบ
แกนหมุน 50 เทปพร้อมกล่องเกียร์ 2 สปีด
เหมาะสำหรับวัสดุที่เข้มงวดและเครื่องมือตัดเส้นผ่านศูนย์กลางขนาดใหญ่ขึ้น
รวมถึงซอฟต์แวร์การตัดเฉือนความเร็วสูง
ผลิตในประเทศสหรัฐอเมริกา
แกนหมุน 50 เทปพร้อมกล่องเกียร์ 2 สปีด
เหมาะสำหรับวัสดุที่เข้มงวดและเครื่องมือตัดเส้นผ่านศูนย์กลางขนาดใหญ่ขึ้น
รวมถึงซอฟต์แวร์การตัดเฉือนความเร็วสูง
ผลิตในประเทศสหรัฐอเมริกา
Travels
X Axis
: 1626 mm
Y Axis
: 813 mm
Z Axis
: 762 mm
A Axis - Tilt
: ± 120 °
B Axis - Rotation
: 360 °
Spindle Nose to Platter (~ max)
: 508 mm
Spindle Nose to Table (~ max)
: 889 mm
Spindle Nose to Platter (~ min)
: 254- mm
Spindle Nose to Table (~ min)
: 127 mm
Trunnion
Platter Diameter
: 310 mm
Max Weight on Platter
: 226.8 kg
Max Part Swing (reduced at tilt angles > ± 90°)
: 787 mm
T-Slot Width
: 16 mm
Number of Std T-Slots
: 6
Rapids on A
: 50 °/sec
Rapids on B
: 50 °/sec
Max Cutting A
: 33 °/sec
Max Cutting B
: 33 °/sec
Spindle
Max Rating
: 22.4 kW
Max Speed
: 7500 rpm
Max Torque
: 460.0 Nm @ 700 rpm
Drive System
: 2-Speed Gearbox
Taper
: CT or BT 50
Table
Length
: 1626 mm
Width
: 711 mm
T-Slot Width
: 15.90 mm to 16.00 mm
T-Slot Center Distance
: 125 mm
Number of Std T-Slots
: 5
Max Weight on Table (evenly distributed)
: 1814 kg
Feedrates
Max Cutting
: 12.7 m/min
Rapids on X
: 15.2 m/min
Rapids on Y
: 15.2 m/min
Rapids on Z
: 15.2 m/min
Axis Motors
Max Thrust X
: 15124 N
Max Thrust Y
: 18238 N
Max Thrust Z
: 24910 N
Tool Changer
Type
: SMTC
Capacity
: 30+1
Max Tool Diameter (full)
: 102 mm
Max Tool Diameter (adjacent empty)
: 254 mm
Max Tool Length (from gage line)
: 406 mm
Max Tool Weight
: 13.6 kg
Tool-to-Tool (avg)
: 4.2 s
Chip-to-Chip (avg)
: 6.3 s
General
Coolant Capacity
: 360 L
Air Requirements
Air Required
: 113 L/min @ 6.9 bar
Inline Air Hose
: 3/8 in
Coupler (Air)
: 3/8 in
Air Pressure Min
: 5.5 bar
Dimensions - Shipping
Domestic Pallet
: 496 cm x 260 cm x 346 cm
Export Crate
: 496 cm x 268 cm x 359 cm
Weight
: 12003.0 kg
Domestic Pallet w/EC Option
: 496 cm x 260 cm x 353 cm
Export Crate w/EC Option
: 496 cm x 268 cm x 366 cm
Weight w/EC Option
: 12157 kg
Electrical Specification
Spindle Speed
: 7500 rpm
Drive System
: 2-Speed Gearbox
Spindle Power
: 22.4 kW
Input AC Voltage (3 Phase) - Low
: 220 VAC
Full Load Amps (3 Phase) - Low
: 70 A
Input AC Voltage (3 Phase) - High*
: 440 VAC
Full Load Amps (3 Phase) - High*
: 35 A
