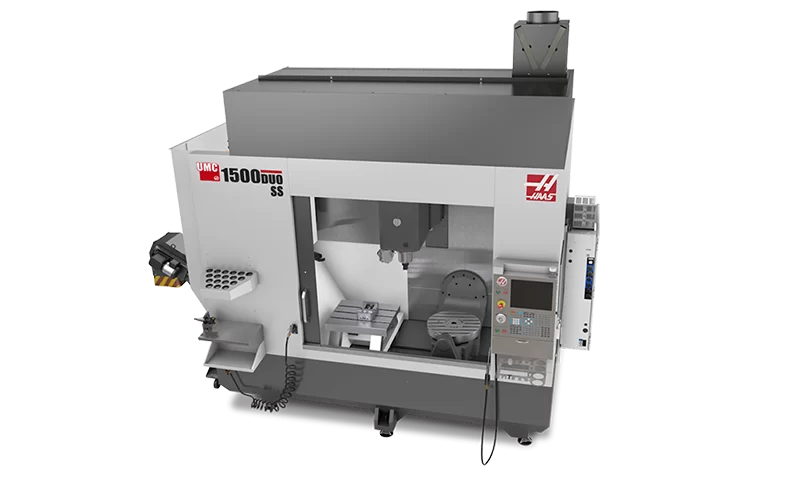

การตัดเฉือน 5 แกนพร้อมกัน
แกนหมุนโดยตรงแบบอินไลน์ไดรฟ์
ตาราง Trunnion สองแกนความเร็วสูง
เครื่องเขียน 32 "x 18" (813 มม. x 457 มม.) ตาราง t-slot
รวมถึงระบบการตรวจสอบที่ใช้งานง่ายแบบไร้สาย
ผลิตในประเทศสหรัฐอเมริกา
แกนหมุนโดยตรงแบบอินไลน์ไดรฟ์
ตาราง Trunnion สองแกนความเร็วสูง
เครื่องเขียน 32 "x 18" (813 มม. x 457 มม.) ตาราง t-slot
รวมถึงระบบการตรวจสอบที่ใช้งานง่ายแบบไร้สาย
ผลิตในประเทศสหรัฐอเมริกา
Travels
X Axis
: 1524 mm
Y Axis
: 508 mm
Z Axis
: 508 mm
Spindle Nose to Platter (~ max)
: 610 mm
Spindle Nose to Platter (~ min)
: 102 mm
Spindle
Max Rating
: 22.4 kW
Max Speed
: 12000 rpm
Max Torque
: 122.0 Nm @ 2000 rpm
Drive System
: Inline Direct-Drive
Taper
: CT40 | BT40 | HSK-A63
Bearing Lubrication
: Air / Oil Injection
Cooling
: Liquid Cooled
B Axis - Tilt
Travel
: 120 ° to 35- °
Max Speed
: 170 °/sec
Max Torque
: 3037 Nm
Brake Torque
: 2712 Nm
C Axis - Rotation
Travel
: 360 °
Max Speed
: 179 °/sec
Max Torque
: 2514 Nm
Max Part Swing
: 686 mm
Brake Torque
: 1220 Nm
Platter
Platter Diameter
: 500 mm
Max Weight on Platter
: 300.0 kg
T-Slot Width
: 15.90 mm to 16.00 mm
Number of Std T-Slots
: 7
T-Slot Center Distance
: 63 mm
Table
Length
: 813 mm
Width
: 457 mm
T-Slot Width
: 15.90 mm to 16.00 mm
T-Slot Center Distance
: 125 mm
Number of Std T-Slots
: 3
Feedrates
Max Cutting
: 16.5 m/min
Rapids on X
: 30.5 m/min
Rapids on Y
: 30.5 m/min
Rapids on Z
: 30.5 m/min
Axis Motors
Max Thrust X
: 12233 N
Max Thrust Y
: 12233 N
Max Thrust Z
: 15124 N
Tool Changer
Type
: SMTC
Capacity
: 30+1
Max Tool Diameter (full)
: 64 mm
Max Tool Diameter (adjacent empty)
: 127 mm
Max Tool Length (from gage line)
: 305 mm
Max Tool Weight
: 5.4 kg
Tool-to-Tool (avg)
: 2.8 s
Chip-to-Chip (avg)
: 3.6 s
General
Coolant Capacity
: 208 L
Air Requirements
Air Required
: 113 L/min @ 6.9 bar
Inline Air Hose
: 3/8 in
Coupler (Air)
: 3/8 in
Air Pressure Min
: 5.5 bar
Electrical Specification
Spindle Speed
: 12000 rpm
Drive System
: Direct Speed, Belt Drive
Spindle Power
: 22.4 kW
Input AC Voltage (3 Phase) - Low
: 220 VAC
Full Load Amps (3 Phase) - Low
: 70 A
Input AC Voltage (3 Phase) - High*
: 440 VAC
Full Load Amps (3 Phase) - High*
: 35 A
